RTA - Renault Laguna: Longeron arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse extrême arrière pour une collision arrière.

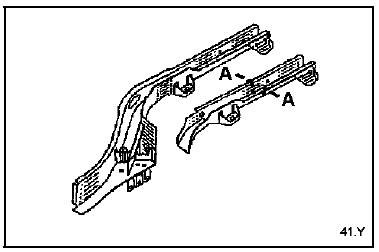

Cette opération peut s'effectuer suivant deux possibilités :

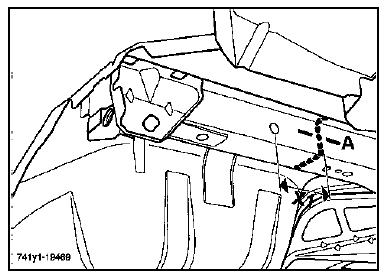

  • partielle (suivant la coupe A-A),
  • complète.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

NOTA : pour le remplacement partiel vous ne trouverez dans la méthode que la localisation de la coupe à effectuer, les points de soudure étant déjà traité dans le chapitre A-A.

L'utilisation du banc de réparation est indispensable.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Rondelle matage

Renfort de fixation du support d'anneau d'arrimage (côté droit)

Renfort de longeron partie arrière

Renfort de fixation latérale de dossier

Vis à souder

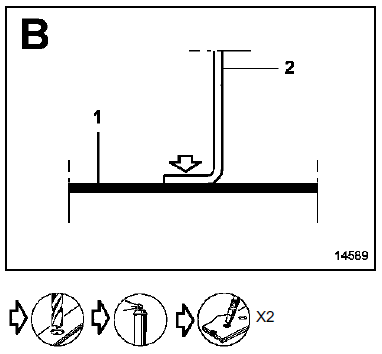

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

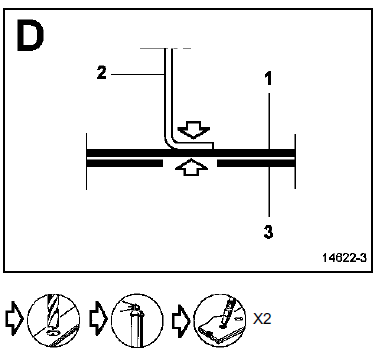

  1. Longeron arrière - 1,8
  2. Traverse sous plancher arrière - 1,2

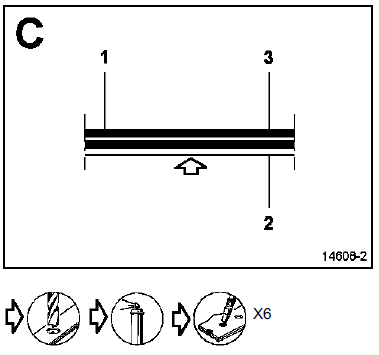

  3. Renfort de longeron - 2

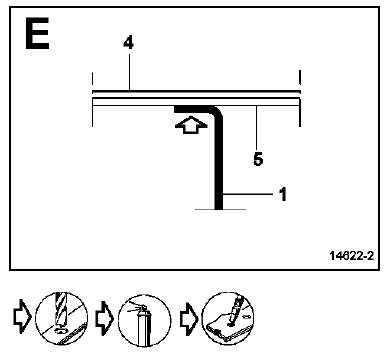

  4. Plancher arrière partie avant - 0,7

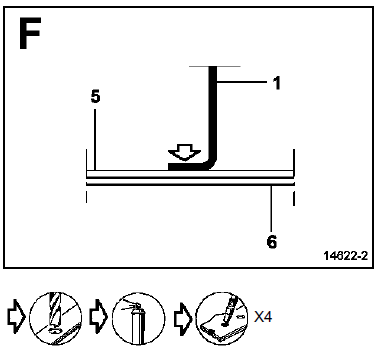

  5. Fermeture de traverse avant de plancher arrière - 1

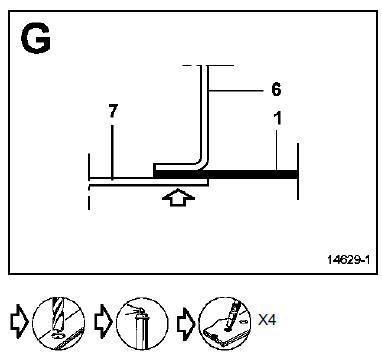

  6. Traverse avant de plancher arrière - 1,2
  7. Partie latérale de plancher central - 1,2/0,8

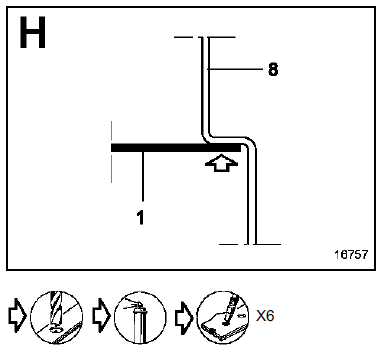

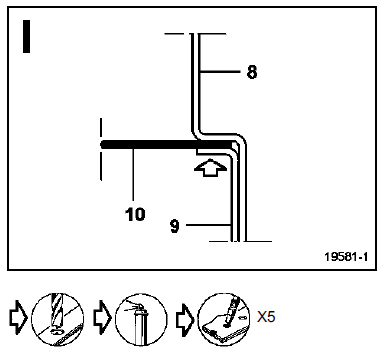

  8. Fermeture de bas de caisse - 1,5
  9. Renfort appui cric - 2
  10. Boîtier de fixation train arrière - 2

Remplacement partiel

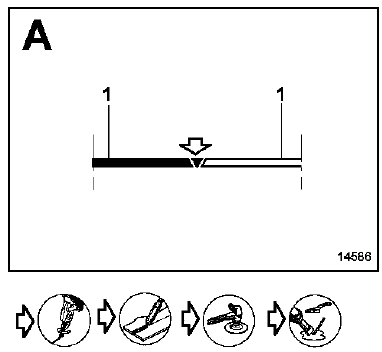

X1 : 105 mm

X1 : 105 mm

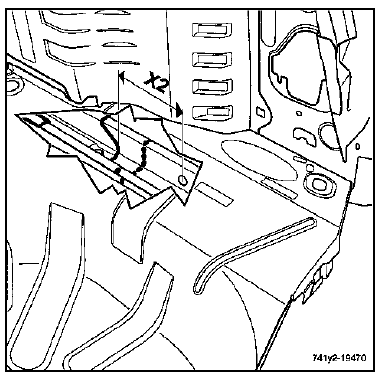

IMPORTANT : la coupe s'effectue dans la zone X2

IMPORTANT : la coupe s'effectue dans la zone X2 entre le renfort de longeron et le trou pilote.

Le respect de la cote X1 permet de se situer au milieu de cette zone.

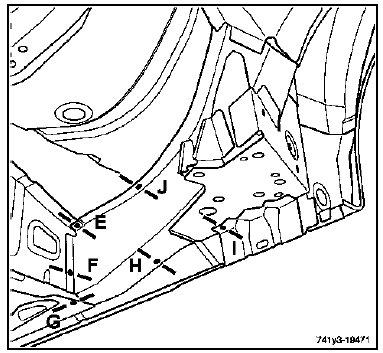

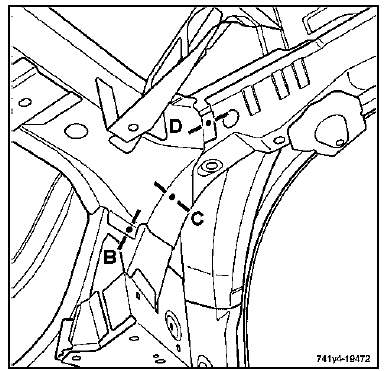

Remplacement complet

Unit arrière

    Fermeture latérale de longeron arrière
