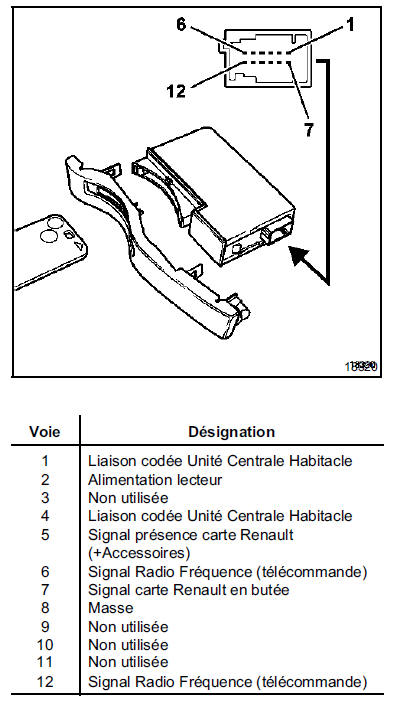

BRANCHEMENT
Le lecteur de carte Renault est clipsé sur son support.
Le support est clipsé sur la planche de bord.

REMARQUE : en cas de panne d'éclairage du lecteur, il faut remplacer le lecteur.
RAPPEL : le lecteur n'est pas codé.
Capteur de pluie
Verrou électrique de colonne de directionÉclairages et signalisations extérieurs
Feux de position
Feux de position
Tournez la bague 2
jusqu'à
l'apparition du symbole en face du
repère 3.
Le tableau de bord s'éclaire. On peut
en régler l'intensité lumineuse en tournant
la molette 4.
Feux de
croisement
Fonctionnement ...
Unité centrale de communication
UNITE CENTRALE DE COMMUNICATION
Pour fonctionner, le calculateur de navigation
Carminat doit être accompagné d'une Unité Centrale
de Communication. Celle-ci, située au-dessus de
l'autoradio, comporte le clavier.
L'Unité Centrale de Communication permet :
...
Moteurs tous types
IMPORTANT
le boîtier papillon motorisé n'est pas
démontable.
Il est interdit de modifier la position de la vis de
butée (A).
Moteurs K4M et F4P
Moteur L7X
AFFECTATION DES VOIES
Connecteur du boîtier papillon motorisé :
Masse pot ...
