Manuel du conducteur
REMPLACEMENT DES LAMPES
Lampe de feu de route

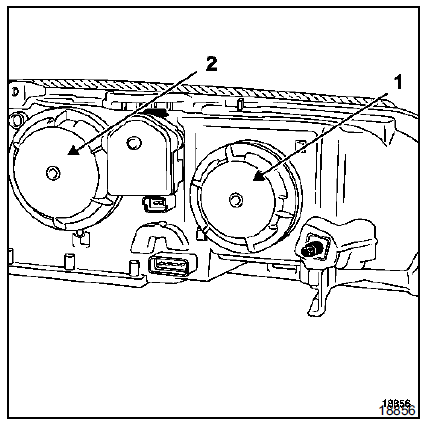

Le remplacement de la lampe se fera après avoir déposé le cache-plastique (1).
REMARQUE : pour le remplacement des lampes de feu de route, utiliser exclusivement des lampes H1 homologuées.
Lampes de feu de position et feu de croisement. Le remplacement des lampes se fera après avoir déposé le cache-plastique (2). Utiliser des lampes W5W pour les feux de position et des lampes H7 pour les feux de croisement homologués.

REMARQUE : pour le remplacement des lampes des projecteurs au Xénon, consulter le chapitre "projecteurs au Xénon".
Lampe d'indicateur de direction : utiliser des lampes PY 21W homologuées.
Pattes de fixation
Feux de jourGénéralités
DISTRIBUTION D'AIR : désignation des distributeurs d'air dans
l'habitacle.
Aérateur latéral gauche,
Frise de désembuage vitre latérale gauche,
Frise de désembuage pare-brise,
Aérateurs centraux,
Tableau de commandes,
Frise de d&eac ...
Réaspiration des vapeurs d'essence
MOTEURS TOUS TYPES ESSENCE
Schema fonctionnel du circuit
Schema fonctionnel du circuit
Collecteur d'admission.
Electrovanne de purge canister.
Canister.
Réservoir.
M Mise à l'air libre.
Réaspiration des vapeurs d'essence venant du
réservoir ...
Gestion Centralisée de la Température
d'Eau
Sonde de température d'eau (injection et
indication de température d'eau au tableau de
bord).
Sonde 3 voies, 2 pour l'information
température d'eau et 1 pour l'indication au
tableau de bord.
Ce système permet au pilotage du motoventilateur de
refroidissement ...
