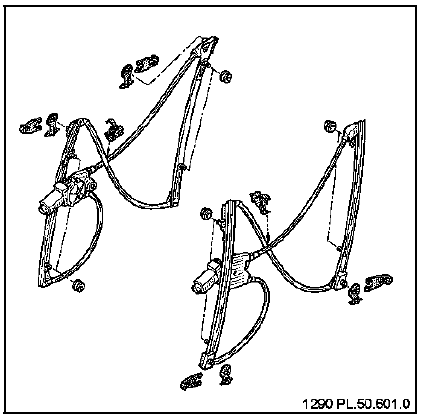

RTA - Renault Laguna: Lève-vitre de porte avant
DEPOSE
Après avoir déposé la garniture intérieure (chapitre 72.A),

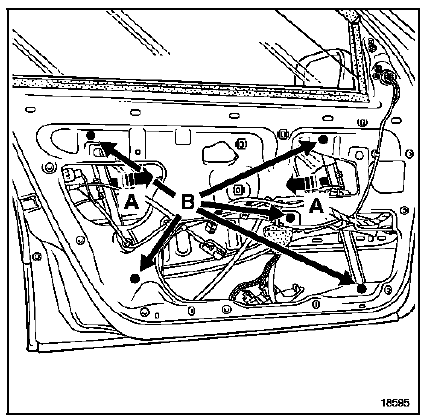

déposer les deux agrafes de fixation de vitre (A), dégager la vitre des axes de chariot d'entraînement du lève-vitre.
Positionner manuellement la vitre en position haute, bloquer celle-ci avec du ruban de masquage.
Déposer les cinq vis de fixation du mécanisme (B) (M6 tête de 10).

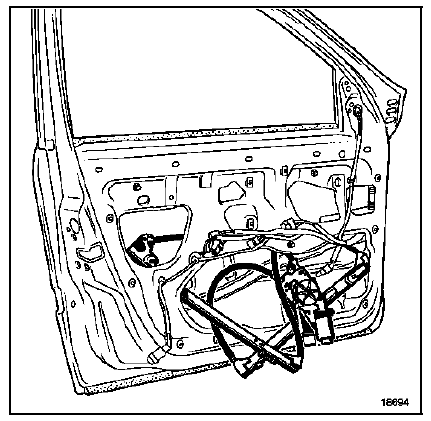

Débrancher le connecteur d'alimentation.
Dégager le lève-vitre par l'ajourage inférieur du caisson de porte.
REPOSE
Procéder dans le sens inverse de la dépose
INITIALISATION DU MOTEUR DE LEVE-VITRE
- Contact mis.
- Fermer la vitre jusqu'à la butée haute (celle-ci monte par mouvements saccadés).
- Maintenir l'interrupteur (environ deux secondes).
- Descendre la vitre jusqu'à la butée basse, maintenir l'interrupteur.
- Le moteur est initialisé.
