RTA - Renault Laguna: Jupe
Le remplacement de cette pièce est une opération de base pour une collision arrière.
Pour effectuer cette opération, il sera nécessaire de commander en supplément les deux inserts gonflants latéraux.
IMPORTANT :
- Particularité de la dépose

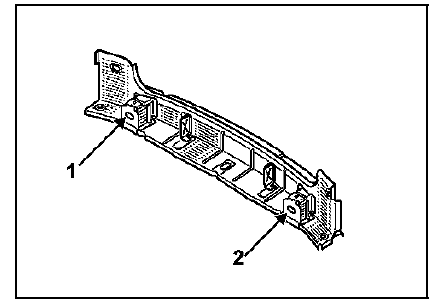

La jupe est assemblée en première monte dans l'ordre suivant :
- Renforts intérieurs (1 et 2) puis jupe.
Lors du dégrafage, pour accéder à tous les points de soudure la dépose de ces éléments se fera dans l'ordre inverse :
- Jupe, puis renforts intérieurs (1 et 2).
- Particularité de la repose
Il sera nécessaire de dégrafer les deux renforts intérieurs de la jupe MPR afin de respecter le même ordre d'assemblage que la première monte : Soudage des renforts intérieurs (1 et 2) puis soudage de la jupe.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
- renfort de traverse arrière,
- renforts intérieurs de jupe,
- traverse support absorbeur complète.
PIECES CONCERNEES (épaisseur en mm) :
- Jupe - 1
- Traverse support absorbeur - 1,2
- Renforts intérieurs de jupe - 1,5
- Support de feu - 0,8
- Traverse extrême arrière - 0,7
- Longeron arrière - 1,8

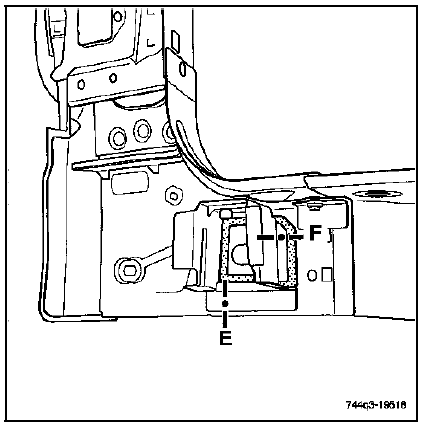

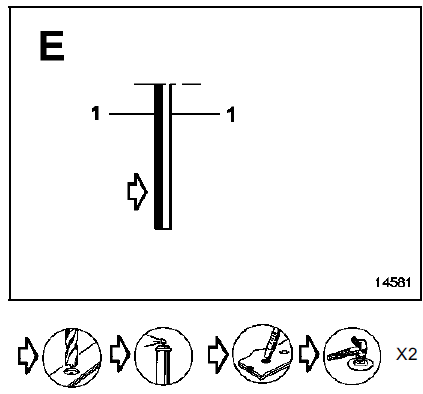

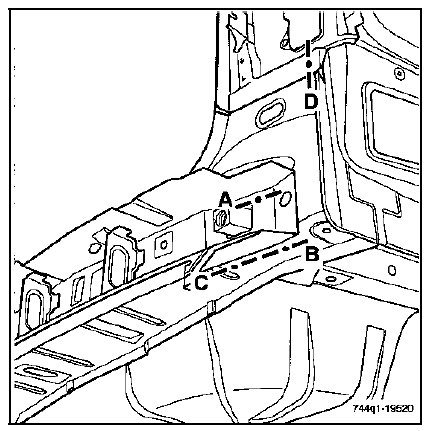

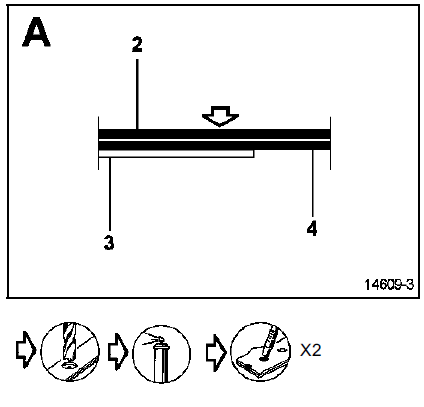

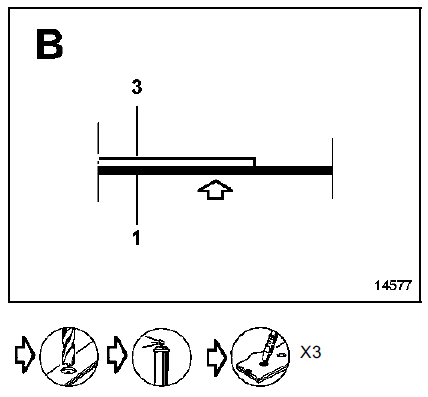

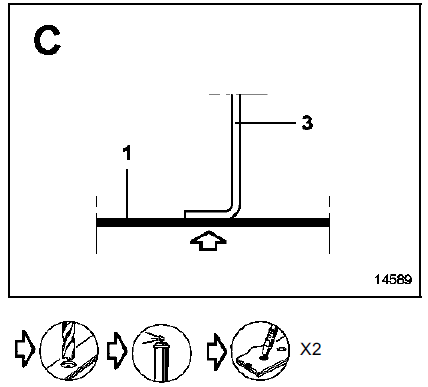

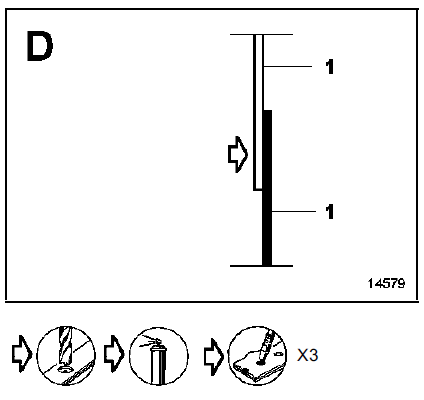

Renfort intérieur gauche
ATTENTION : il sera nécessaire de réaliser un calage lors de la repose avec de la colle de structure sur le pourtour de la pièce.
Cette opération permet de rattraper l'écart entre la tôle du renfort et la traverse extrême arrière et d'éliminer les risques de bruyance possibles.

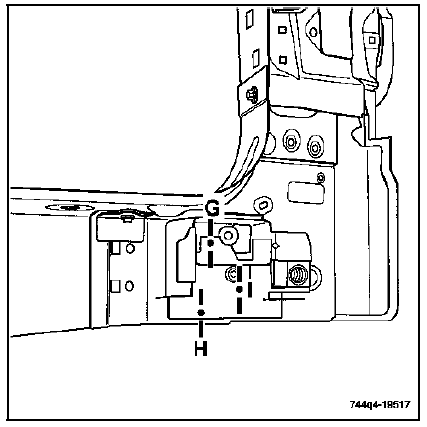

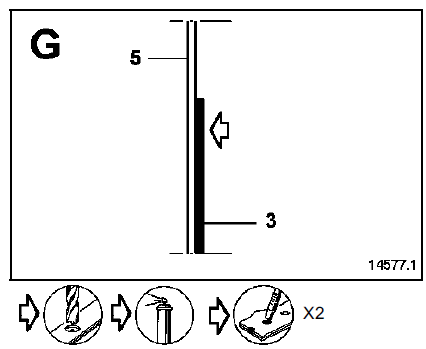

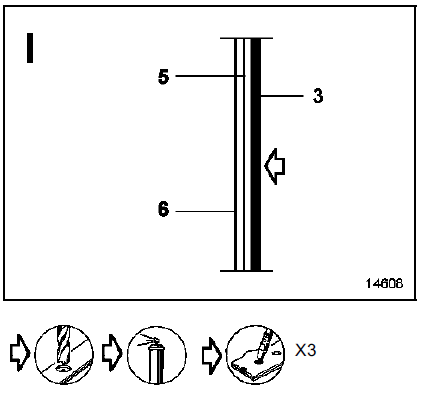

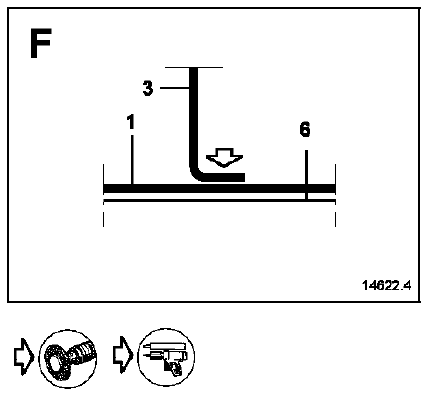

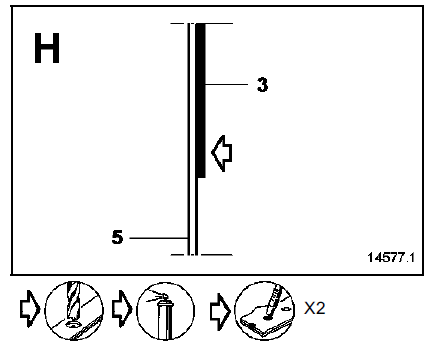

Renfort intérieur droit

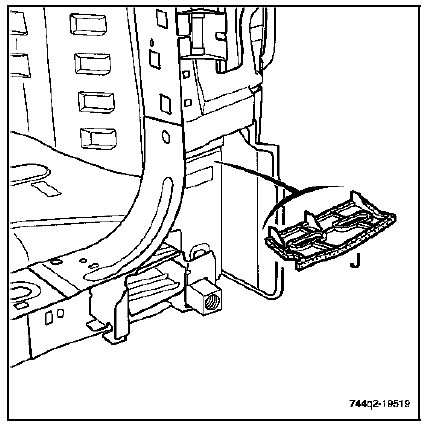

RAPPEL : Il sera nécessaire de remplacer les deux inserts gonflant (J), (voir méthode décrite dans le chapitre 43 A).
