DEPOSE

DEPOSE

Protection sous moteur.

Vidange de la boîte de vitesses.

Déposer :

  • les pare-boue,
  • la roue avant droite,
  • le boulon supérieur (3) du pied d'amortisseur et desserrer le boulon inférieur (4),
  • le capteur ABS.

Déposer la bride du palier intermédiaire.

Déposer la bride du palier intermédiaire.

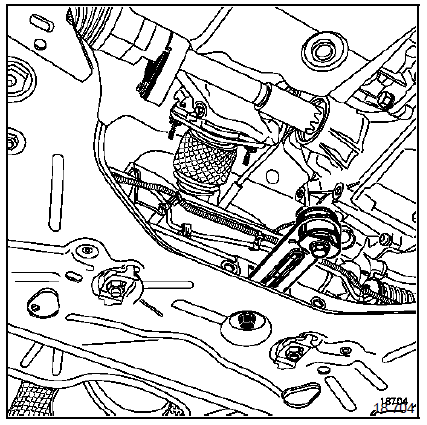

Basculer le porte-fusée et désaccoupler la

Basculer le porte-fusée et désaccoupler la transmission (prendre garde de ne pas "blesser" les soufflets pendant cette opération (voir chapitre 29).

JH / JR

REMPLACEMENT DU JOINT

Enlever le joint torique du planétaire.

Frapper le joint à lèvre sur sa base à l'aide d'un chasse-goupilles et d'un petit mar teau pour le faire pivoter dans son logement.

Le joint déboîté, le retirer avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.

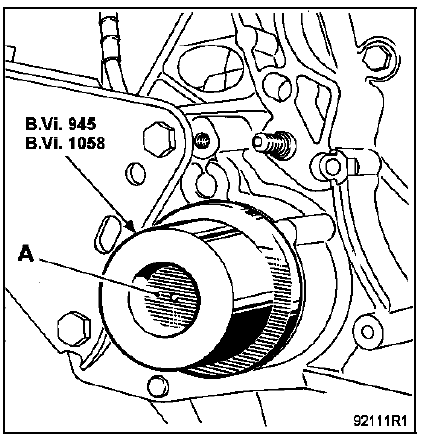

La repose du joint s'effectue à l'aide de l'outil :

La repose du joint s'effectue à l'aide de l'outil :

  • B.Vi. 945 pour la boîte de vitesses JH,
  • B.Vi. 1058 pour la boîte de vitesses JR.

Huiler ce dernier avant de l'engager sur la partie cannelée du planétaire.

Mettre en place le joint à lèvre puis le joint torique et enduire les cannelures de graisse MOLYKOTE BR2.

Positionner la transmission par rapport au planétaire.

Positionner la transmission par rapport au planétaire.

Pivoter le porte-fusée en engageant la transmission dans le planétaire.

Serrer les vis et écrous aux couples préconisés.

Effectuer le remplissage de la boîte de vitesses.

PK

REMPLACEMENT DU JOINT

Enlever le joint torique du planétaire.

Frapper le joint à lèvre sur sa base à l'aide d'un chasse-goupilles et d'un petit mar teau pour le faire pivoter dans son logement.

Le joint déboîté, le retirer avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.

La repose du joint s'effectue à l'aide de l'outil

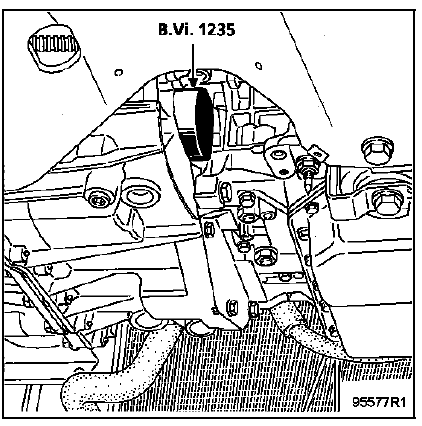

La repose du joint s'effectue à l'aide de l'outil B.Vi. 1235.

Huiler ce dernier avant de l'engager sur la partie cannelée du planétaire.

Mettre en place le joint à lèvre puis le joint torique et enduire les cannelures de graisse MOLYKOTE BR2.

Positionner la transmission par rapport au planétaire.

Positionner la transmission par rapport au planétaire.

Pivoter le porte-fusée en engageant la transmission dans le planétaire.

Serrer les vis et écrous aux couples préconisés.

Effectuer le remplissage de la boîte de vitesses.
