RTA - Renault Laguna: Jauge

En motorisation essence, la pompe, le filtre à essence et la jauge constituent un ensemble indissociable.

En motorisation diesel, il n'y a pas de pompe immergée dans le réservoir, il n'y a qu'une jauge.

Pour la dépose de la jauge, se reporter au souschapitre "Réservoir, pompe, jauge, filtre à essence".

Contrôle de la jauge

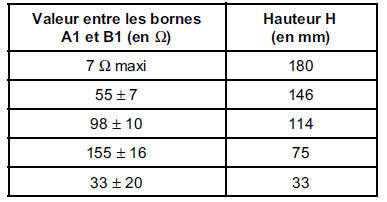

S'assurer de la variation de la résistance en déplaçant

S'assurer de la variation de la résistance en déplaçant le flotteur.

Mesure de la hauteur H

Jauge déposée, la placer sur une surface plane.

H est la hauteur mesurée entre l'axe du flotteur et le plan de travail.

NOTA : toutes ces valeurs sont données à titre indicatif.
