RTA - Renault Laguna: Interprétation des paramètres
Vitesse GMV
Consigne PWM GMV habitacle
CONSIGNES
Les valeurs ci-dessous ne sont données qu'à titre indicatif.
Valeurs contrôlées moteur à l'arrêt et moteur en marche (tolérance + - 15%).

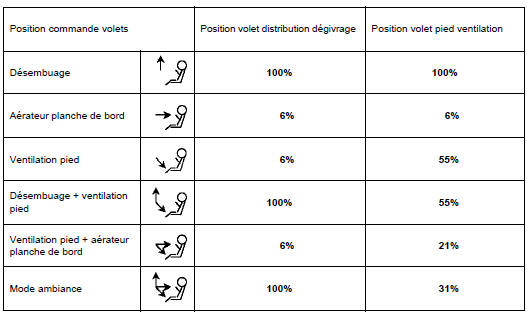

Position
volet distribution dégivrage
Position volet pied ventilation
CONSIGNES
Les valeurs ci-dessous ne sont données qu'à titre indicatif (elles dépendent du sens de commande des volets).
Valeurs contrôlées moteur à l'arrêt et moteur en marche et climatisation en mode manuel (tolérance + - 15%).
Information
puissance absorbée
CONSIGNES
Les valeurs ci-dessous ne sont données qu'à titre indicatif.
Qu'il s'agisse de compresseur à cylindrée variable << pneumatique >> ou à cylindrée variable pilotée, la puissance absorbée par le compresseur peut varier de quelques centaines de Watts à 6KW environ suivant les conditions climatiques, la vitesse du véhicule d'une part et le régime de rotation du compresseur d'autre part.
L'information puissance absorbée est fonction de deux paramètres :
- La mesure en continu de la haute pression.
- Le régime de rotation du compresseur.
La valeur de puissance absorbée calculée par le calculateur de climatisation est transmise au calculateur moteur qui peut ainsi anticiper l'effet sur le moteur des variations de charges induites par le compresseur tant au ralenti qu'en dynamique.
Interprétation des états
GMV petite
vitesse
GMV grande vitesse
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqués, faire
un contrôle complet du circuit groupe motovent ...
Effets clients
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec
l'outil diagnostic.
PROBLEME DE DISTRIBUTION D'AIR
PROBLEME DE REPARTITION D'AIR - ALP 1
PROBLEME DE DEBIT ...
