RTA - Renault Laguna: Implantation des éléments

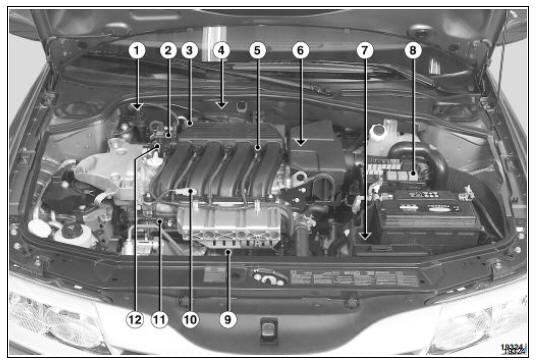

Moteurs K4M - F4P
- Electrovanne de recyclage des vapeurs de carburant
- Capteur de pression collecteur
- Boîtier papillon motorisé
- Sonde à oxygène amont
- Bobines d'allumage
- Capteur de température d'eau et capteur de point mort haut
- Calculateur d'injection
- Relais d'injection
- Capteur de cliquetis
- Capteur de température d'air
- Rampe d'injection
- Electrovanne de déphaseur d'arbre à cames (uniquement sur F4P)

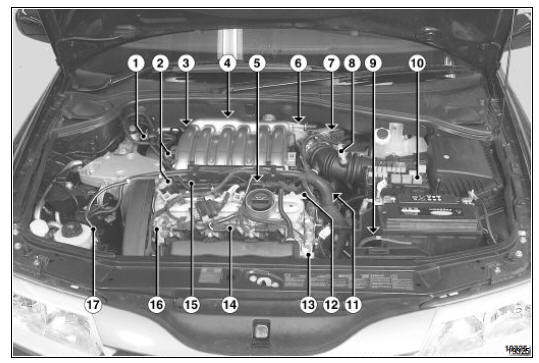

Moteur L7X
- Amortisseur de pulsation
- Electrovanne de déphaseur d'arbre à cames (x2)
- Sonde à oxygène Amont (cylindres arrière)
- Capteur de pression collecteur
- Capteur de cliquetis (x2)
- Sonde à oxygène Aval (cylindres arrière)
- Boîtier papillon motorisé
- Capteur de température d'air
- Calculateur d'injection
- Relais d'injection
- Capteur de température d'eau et capteur de point mort haut
- Capteur de repérage cylindres (x2)
- Sonde à oxygène Aval (cylindres avant)
- Bobines d'allumage
- Rampe d'injection
- Sonde à oxygène Amont (cylindres arrière)
- Electrovanne de recyclage des vapeurs de carburant

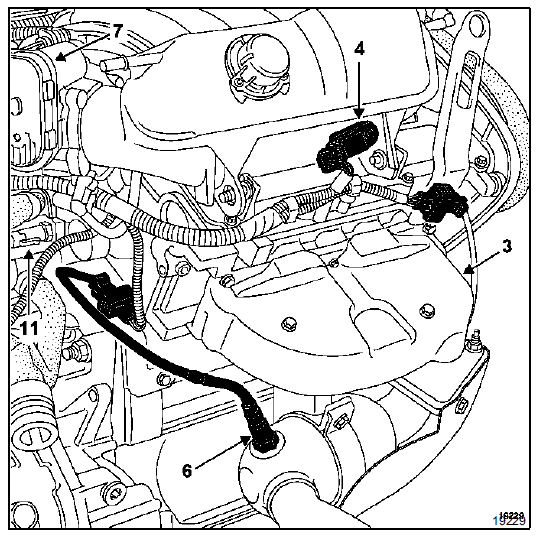

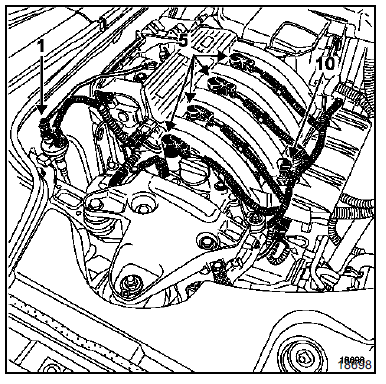

Moteurs K4M - F4P
1. Electrovanne de recyclage des vapeurs de carburant
5. Bobines d'allumage
10. Capteur de température d'air
2. Capteur de pression collecteur

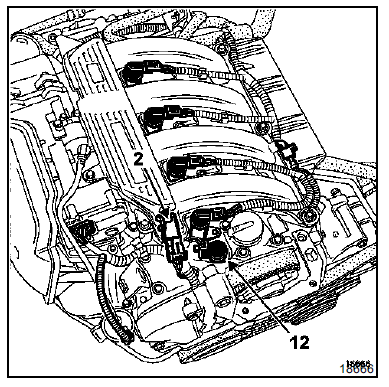

12. Electrovanne de déphaseur d'arbre à cames (uniquement sur F4P)

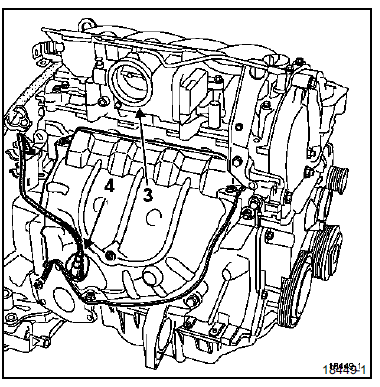

3. Boîtier papillon motorisé
4. Sonde à oxygène Amont

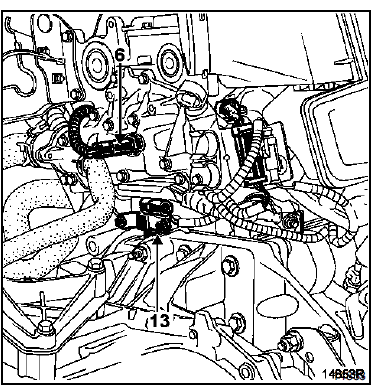

6. Capteur de température d'eau
13. Capteur de point mort haut

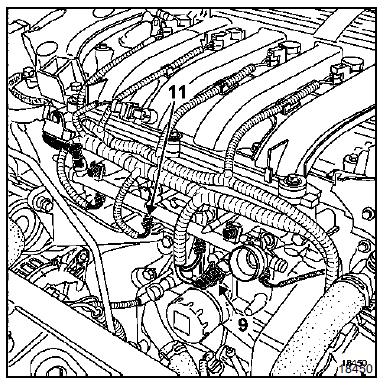

9. Capteur de cliquetis
11. Rampe d'injection

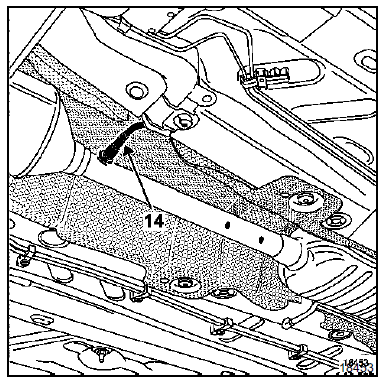

14. Sonde à oxygène Aval

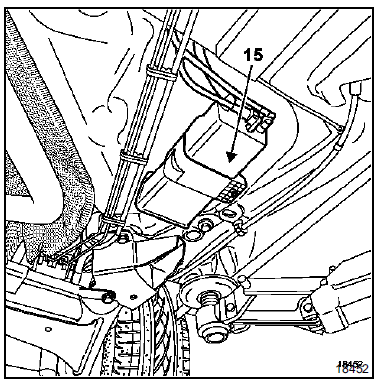

15. Canister
Moteur L7X
3. Sonde à oxygène Amont (cylindres arrière)
4. Capteur de pression collecteur
6. Sonde à oxygène Aval (cylindres arrière)
7. Boîtier papillon motorisé
11. Capteur de température d'eau

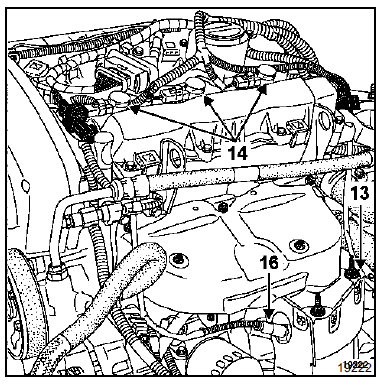

13. Sonde à oxygène Aval (cylindres avant)
14. Bobines d'allumage
16. Sonde à oxygène Amont (cylindres avant)

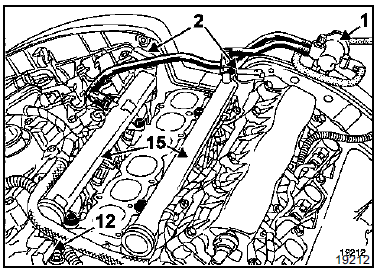

2. Electrovanne de déphaseur d'arbre à cames (x2)
12. Capteur de repérage cylindre (x2)
15. Rampe d'injection
1. Amortisseur de pulsation

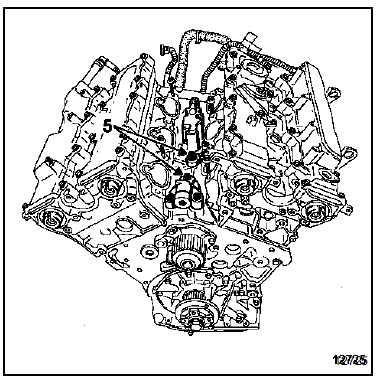

5. Capteur de cliquetis

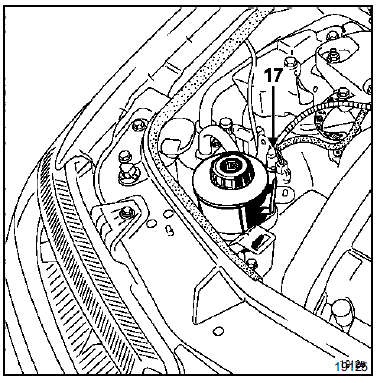

17. Electrovanne de recyclage des vapeurs de carburant

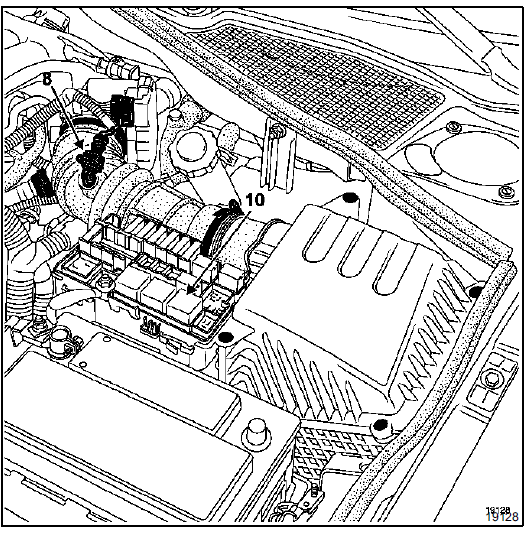

8. Capteur de température d'air
10. Relais d'injection
