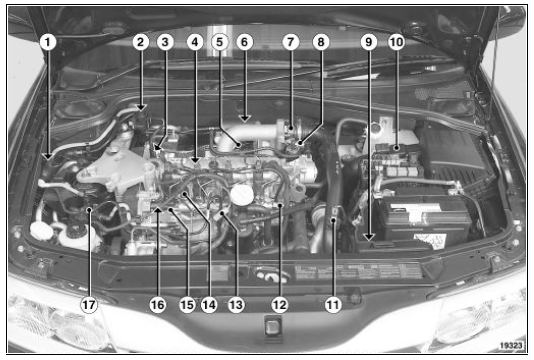

Implantation des éléments
- Poire d'amorçage (uniquement en F9Q 750).
- Electrovanne de régulation de turbo.
- Capteur de repérage cylindre.
- Injecteur électromagnétique.
- Electrovanne du système d'arrêt moteur
- Réserve de dépression du système d'arrêt moteur.
- Etouffoir.
- Poumon d'étouffoir.
- Calculateur d'injection.
- Débitmètre avec sonde de température d'air.
- Capteur de pression de suralimentation.
- Limiteur de pression .
- Sonde de température de carburant (uniquement en F9Q 750).
- Capteur de pression de rampe.
- Régulateur de pression de carburant.
- Pompe haute pression.
- Filtre à gazole.
