RTA - Renault Laguna: Identification du véhicule

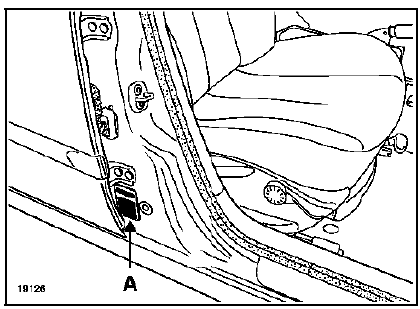

EMPLACEMENT DE LA PLAQUE D'IDENTIFICATION DU VEHICULE

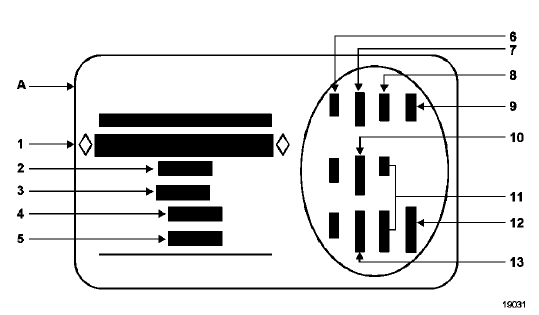

- Type mine du véhicule et numéro dans la série du type

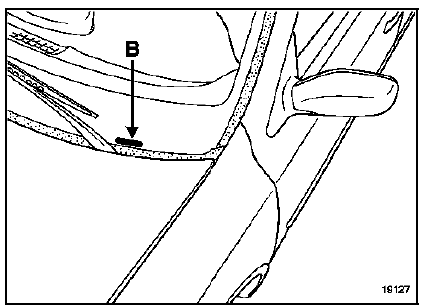

Cette information est rappelée sur le marquage (B).
- MTMA (Masse Totale Maxi Autorisée de véhicule)
- MTR (Masse Totale Roulante - véhicule en charge avec remorque)
- MTMA essieu avant
- MTMA essieu arrière
- Caractéristiques techniques du véhicule
- Référence peinture
- Niveau d'équipement
- Type de véhicule
- Code sellerie
- Complément de définition équipement
- Numéro de fabrication
- Code habillage intérieur
Moteur - Embrayage - Boîte de vitesses
IDENTIFICATION VEHICULE
Exemple : BG0A
B : Type carrosserie (cinq portes)
G : Code projet
0A : Indice de motorisation ...
