RTA - Renault Laguna: Identification
SU1

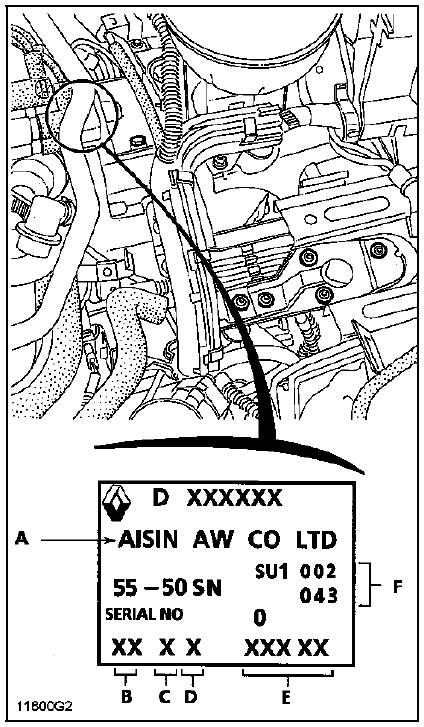

Plaque d'identification de la transmission automatique.
- Constructeur (Aisin Warner).
- Année de production.
- Mois de production (Exemple : A=1, B=2.........M=12, sauf I).
- Modèle de transmission (50-42 LE).
- Numéro séquentiel pour la production d'un mois.
- Indice de transmission automatique.
DP0

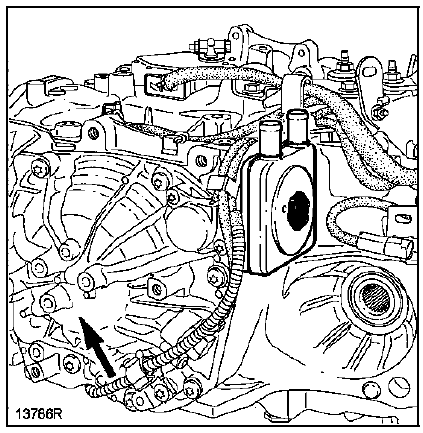

Gravage d'identification de la transmission automatique.

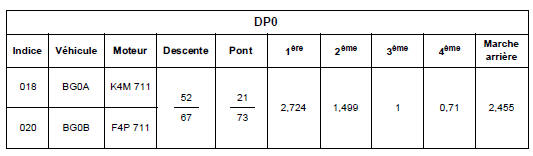

Rapports

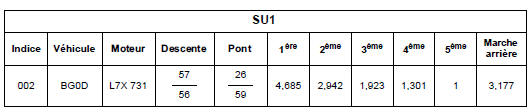

Utilisation
DP0 / SU1
CARACTERISTIQUES
Poids : 70 kg
Les LAGUNA équipées des transmissions
automatiques DP0 et SU1 sont dotées de systèmes
appelés : "Shift-Lock" ...
D'autres materiaux:
Moteur de réglage des glissières
DEPOSE
Après avoir déposé le siège (chapitre 75A),
déposer les quatre rivets de fixation (A).
Déclipser les câbles des glissières.
Débrancher le connecteur.
Déposer le moteur. ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
