RTA - Renault Laguna: Hauteur sous coque

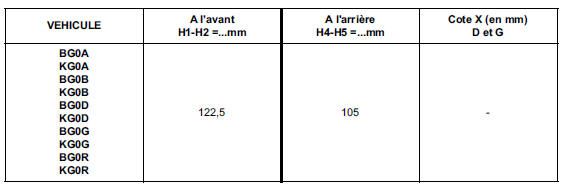

Tolérence : 3,5 mm

Tolérence : 3,5 mm

L'écart entre le côté droit et le côté gauche du même essieu d'un véhicule ne doit pas excéder 5 mm, le côté conducteur étant toujours le plus haut.

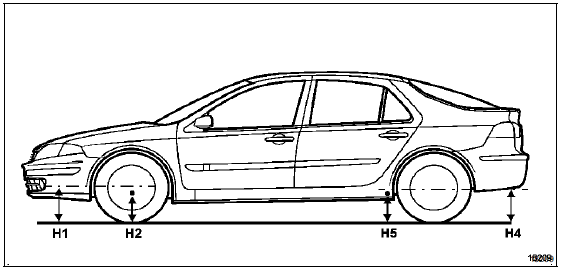

POINTS DE MESURE

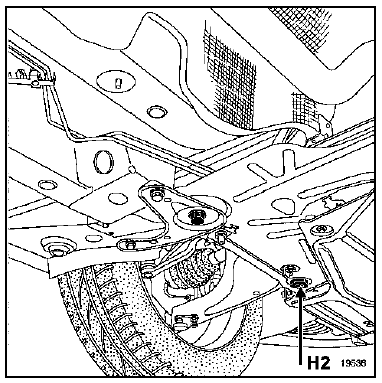

La cote H2 se prend sous la vis du point A de fixation

La cote H2 se prend sous la vis du point A de fixation du bras austral.

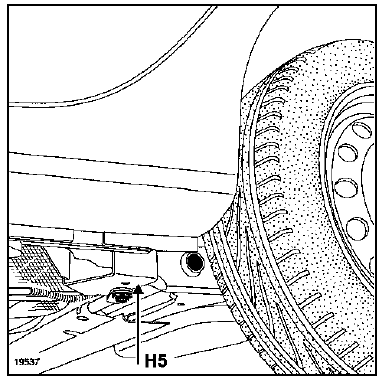

La cote H5 se prend sous le support du train arrière.

La cote H5 se prend sous le support du train arrière.
