RTA - Renault Laguna: Groupe motoventilateur
DEPOSE
Le motoventilateur est accessible par le dessous de la planche de bord.
Débrancher :
- la batterie
- le connecteur du motoventilateur.
Déposer la vis de fixation du motoventilateur.

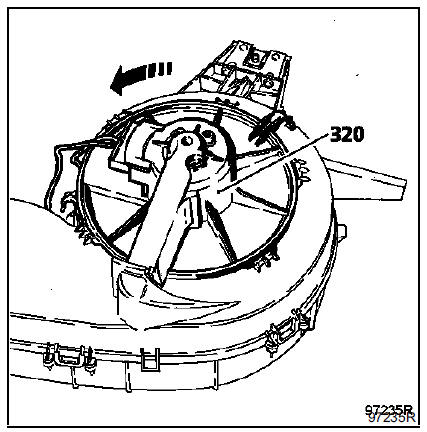

Tourner le motoventilateur (320) dans le sens horaire pour le déclipser du groupe et l'extraire vers le bas.
