RTA - Renault Laguna: Grilles d'auvent
DEPOSE de la demi-grille gauche
Après avoir déposé les bras d'essuie-vitre (outil Elé. 1552),

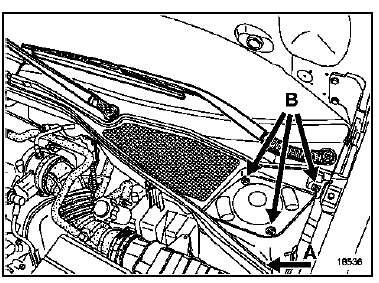

déposer :
- le joint de cloison de chauffage (A),
- les trois agrafes (B) (plasti-rivets).

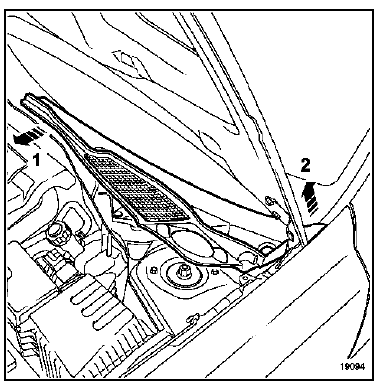

Dégager la demi-grille en 1 puis en 2.
Procéder de la même façon pour la demi-grille droite.
REPOSE
Vérifier le bon positionnement du déflecteur de grille (C).
Engager la demi-grille dans le pion de l'aile (D),
puis replacer celle-ci d'un mouvement inverse de la dépose
Procéder de la même façon pour la demi-grille gauche
NOTA : reposer les bras d'essuie-vitre sur les repères du pare-brise (E).
Couple de serrage des bras (12 Nm + - 15 %)
Grille de calandre
DEPOSE
Déposer les quatre agrafes de fixation (A) (plastirivets).
Faire levier à l'aide d'une clé à oeil (de 17) sur l'agrafe
centrale de façon à ...
Enjoliveur de bas de hayon break
DEPOSE
Déposer la vis de fixation centrale (A) (étoile T 20).
Insérer l'outil de dépose des vitres de rétroviseur
(Car. 1363) entre le hayon et l'enjolive ...
