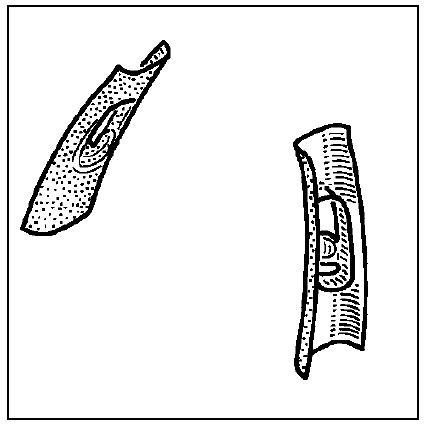

RTA - Renault Laguna: Garniture supérieure de pied milieu
DEPOSE
Après avoir déposé :
- la garniture inférieure de pied milieu,
- la ceinture de sécurité, en partie basse sur siège (prétensionneur ventral),
déposer partiellement les joints d'encadrement de portes.

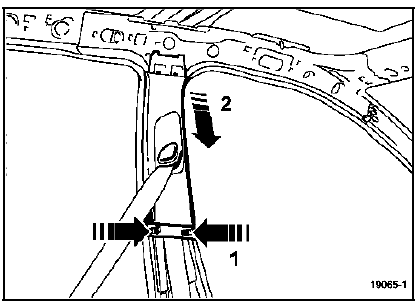

Déclipser la garniture en partie inférieure (1).
Dégager la garniture (2).
REPOSE
Placer en position basse le réglage en hauteur de ceinture de sécurité.

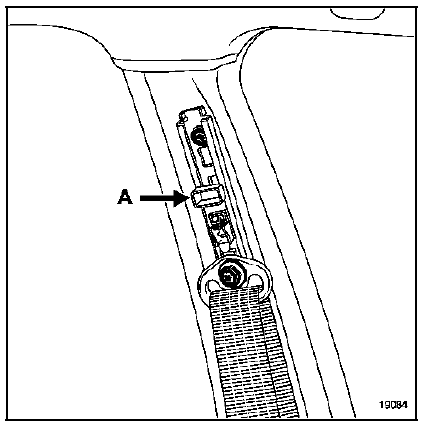

Présenter les clips supérieurs de la garniture en (A), puis clipser la pièce.
