RTA - Renault Laguna: Garniture de pavillon

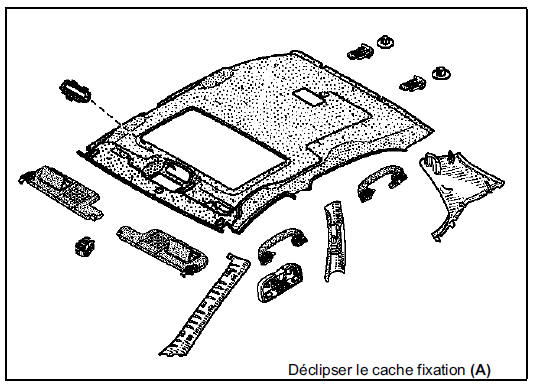

DEPOSE

DEPOSE

Après avoir déposé :

  • la tablette arrière mobile,
  • le joint de porte de coffre (en partie supérieure),
  • les quatre joints d'encadrement de porte (en partie supérieure),
  • les tablettes arrières latérales,
  • les garnitures de custode,
  • les garnitures supérieures de pied milieu,

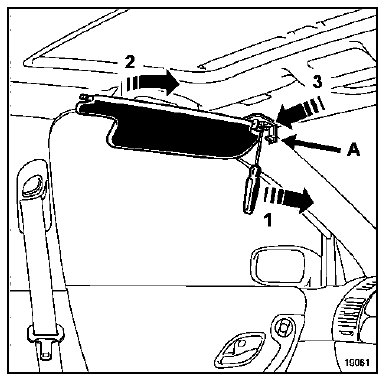

Déclipser la fixation du pare-soleil (1) puis rabattre

Déclipser la fixation du pare-soleil (1) puis rabattre celui-ci contre le pare-brise (2).

Déposer :

  • le pare-soleil (3),

  • la garniture de montant de pare-brise

Débrancher les connecteurs (selon équipement).

A l'aide de l'outil (Car. 1597), déclipser les agrafes de

A l'aide de l'outil (Car. 1597), déclipser les agrafes de poignées de virage (B).

Tirer manuellement sur les poignées pour les déposer.

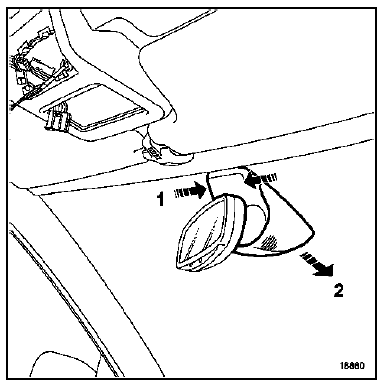

Déposer la garniture du rétroviseur intérieur en

Déposer la garniture du rétroviseur intérieur en exerçant une pression sur la demi-coquille supérieure (1), puis tirer simultanément sur la coquille inférieure (2).

Débrancher les connecteurs (selon équipement)

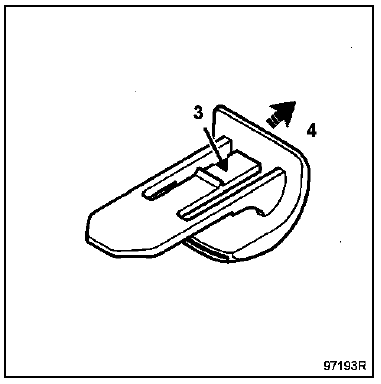

Déclipser les deux agrafes situées à l'arrière de la

Déclipser les deux agrafes situées à l'arrière de la garniture pavillon (3) puis (4).

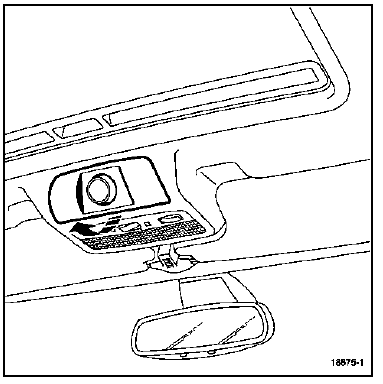

Déposer le bouton de commande de toit ouvrant (si

Déposer le bouton de commande de toit ouvrant (si équipé).

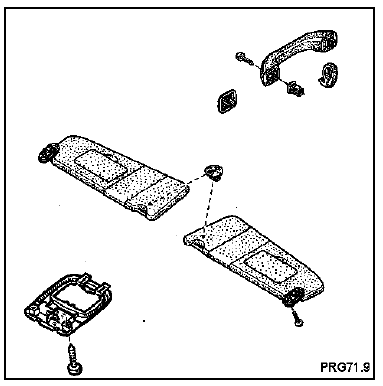

Déposer :

Déposer :

  • les pare-soleil et leurs agrafes de maintien (voir 58B),
  • les poignées de maintien et leurs obturateurs place conducteur (voir 58A),
  • la console de pavillon (voir 58C).

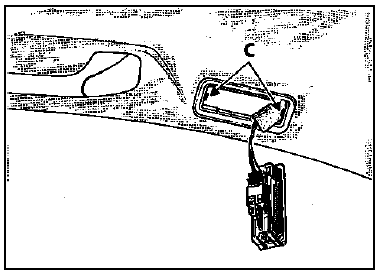

Déclipser les deux clips (C) des plafonniers positionnés

Déclipser les deux clips (C) des plafonniers positionnés à proximité des garnitures de custodes.

Débrancher les connecteurs pour déposer les plafonniers.

Déposer leurs logements.

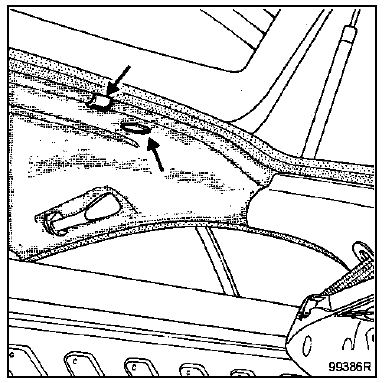

Déposer :

Déposer :

  • les obturateurs de fixation de hayon,
  • les fixations supérieures des rideaux de pare-soleil arrière (voir ci-dessous).

Appuyer sur (1) et sortir l'agrafe (2).

Décoller avec précaution la garniture de

Décoller avec précaution la garniture de pavillon. Couper les cordons de colle à l'aide d'un outil (type couteau à mastic).

Coucher les dossiers de sièges arrière.

Oter la garniture de pavillon par la porte de coffre.

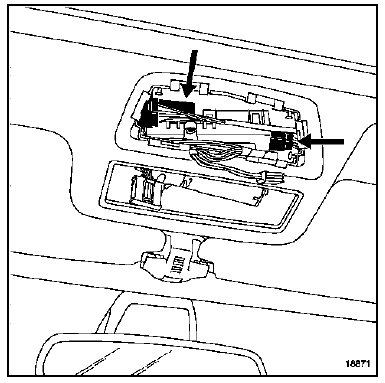

Débrancher les deux connecteurs du moteur de toit

Débrancher les deux connecteurs du moteur de toit ouvrant (si équipé)

Déclipser le cache fixation (C).

Déclipser le cache fixation (C).

Déposer le support central de pare-soleil (D).

Débrancher le connecteur du contacteur (si équipé).

La suite des opérations nécessite deux opérateurs

Poser la garniture avec précaution sur les appui-tête de siège avant.

Décoller le ruban de masquage préalablement posé en partie arrière.

Sortir la garniture par la porte de coffre.

REPOSE (deux opérateurs)

Entrer la garniture par la porte de coffre, centrer celleci en montant les poignées de virage dans le sens inverse de la dépose.

La suite des opérations nécessite deux opérateurs
