RTA - Renault Laguna: Garniture de passage de roues
DEPOSE
Après avoir déposé :
- le joint de coffre (partiellement),
- la garniture de jupe arrière,
- la tablette latérale (74 A),
- le tapis de coffre,
- la garniture supérieure de bas de marche (partiellement),
- l'assise arrière,
rabattre le dossier de siège arrière.

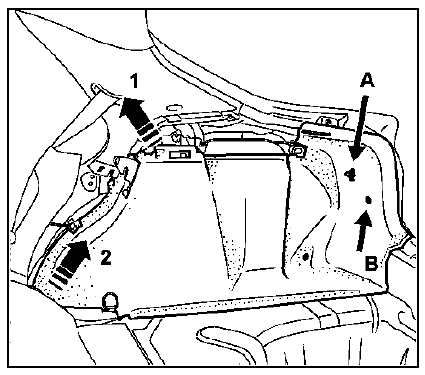

Déposer la fixation de feu (A).
L'agrafe de fixation (B) (plasti-rivets).
Dégager la garniture en (1) puis en (2).
