RTA - Renault Laguna: Garniture de jupe arrière

DEPOSE

Soulever le tapis de coffre.

Soulever le tapis de coffre.

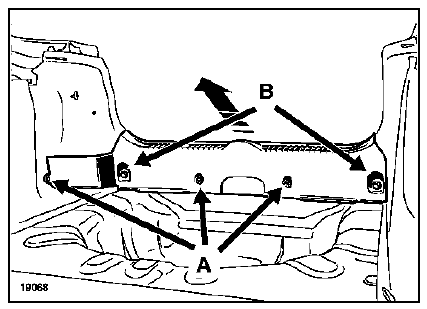

Déposer :

  • les trois agrafes (A) (plasti-rivets),
  • les deux vis d'anneaux d'arrimage (B) (M6),
  • la garniture.

REPOSE

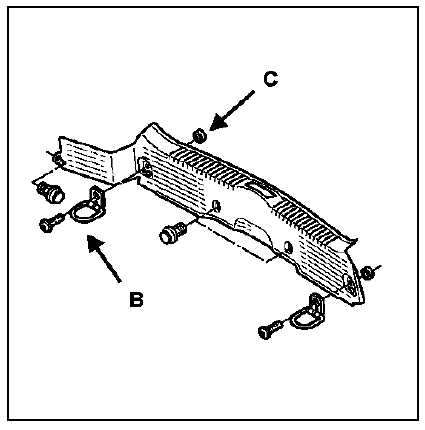

Respecter le sens de montage des anneaux d'arrimage (B), avec leurs entretoises (C).
