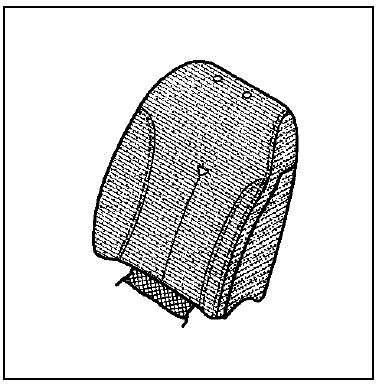

RTA - Renault Laguna: Garniture de dossier
DEPOSE
Après avoir déposé le siège (chapitre 75A),

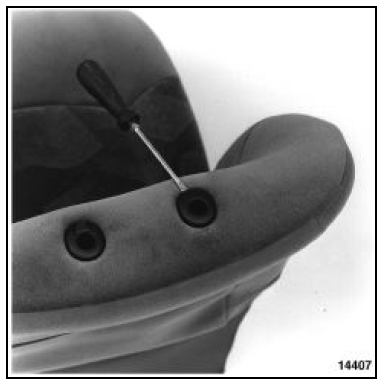

Déposer les repose-tête, puis les caches de guides de repose-tête.

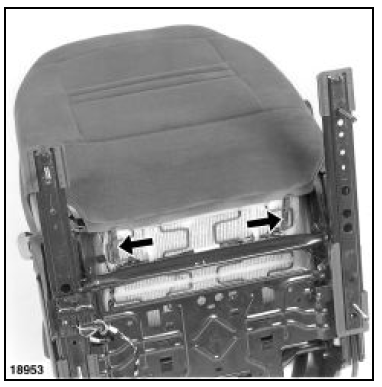

Décrocher les deux élastiques de maintien de coiffe du dossier.

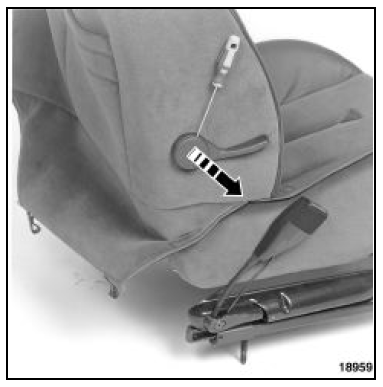

Déposer l'obturateur puis la poignée de réglage lombaire.

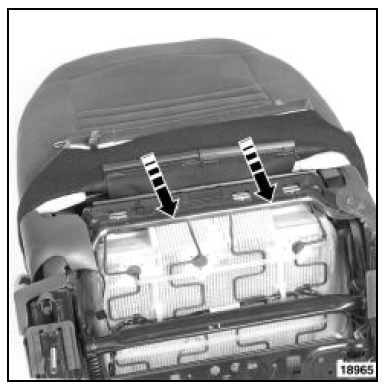

Dégager la bande de retenue arrière de la coiffe de dossier.

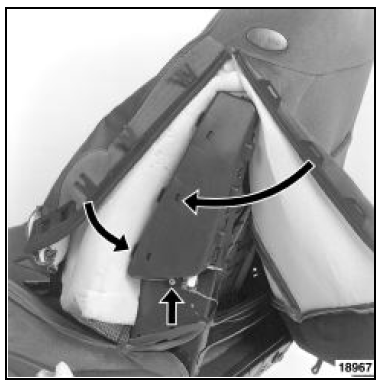

Déclipser les fixations de coiffe sur la cassette d'airbag, puis relever partiellement celle-ci en partie arrière.

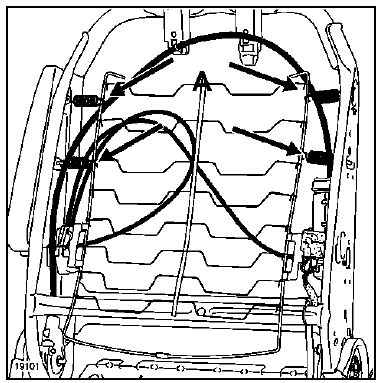

Couper les quatre agrafes de rappel arrière fixées sur la nappe en (A).
REPOSE

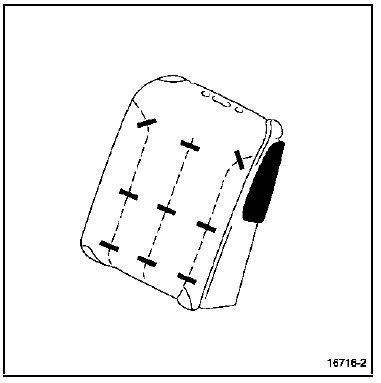

Schéma de pose des agrafes de coiffe sur tringle de mousse (I).
Garniture d'assise
DEPOSE
Après avoir déposé le siège (chapitre 75A)
décrocher les deux élastiques de maintien de coiffe du
dossier.
Dégager les bandes de ...
