RTA - Renault Laguna: Garniture de custode

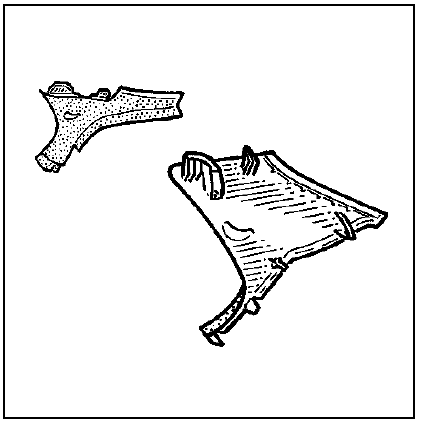

DEPOSE
Après avoir déposé :
- le joint de coffre et d'encadrement de porte arrière (partiellement),
- la tablette latérale,
- la garniture supérieure de bas de marche (partiellement),
déclipser la garniture (1).
Dégager la garniture en partie supérieure (2).
Déclipser le cache enrouleur (B).
Dévisser la fixation inférieure de ceinture pour déposer complètement la garniture.
Garniture de custode break

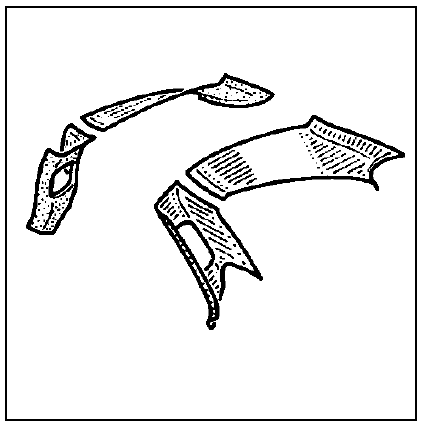

DEPOSE
Après avoir déposé
- le joint de coffre et d'encadrement de porte arrière (partiellement),
- la tablette latérale,
- la garniture supérieure de bas de marche (partiellement),
déclipser la garniture (1), (2), (3) puis (4).
Déclipser le cache enrouleur (A).
Dévisser la fixation inférieure de ceinture pour déposer complètement la garniture.
Tablette arrière latérale
DEPOSE
Après avoir déposé la vis de fixation,
déposer partiellement le joint de coffre arrière.
Rabattre le dossier de siège arrière.
T ...
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de mo ...
