RTA - Renault Laguna: Galet tendeur courroie de distribution
Moteur F9Q
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- la courroie de distribution (voir chapitre 11 "Courroie de distribution"),

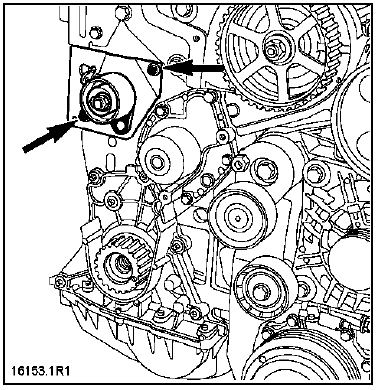

- les deux vis de la platine galet tendeur.
REPOSE
Reposer :

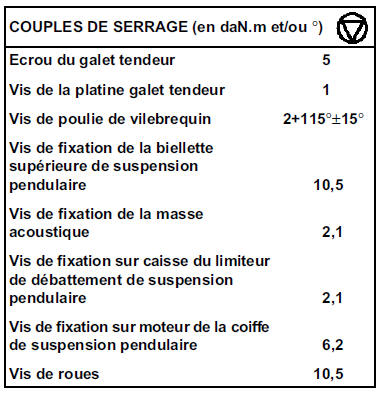

- la platine galet tendeur en serrant les vis au couple de 1 daN.m,
- la courroie de distribution (voir chapitre 11 "Courroie de distribution").
