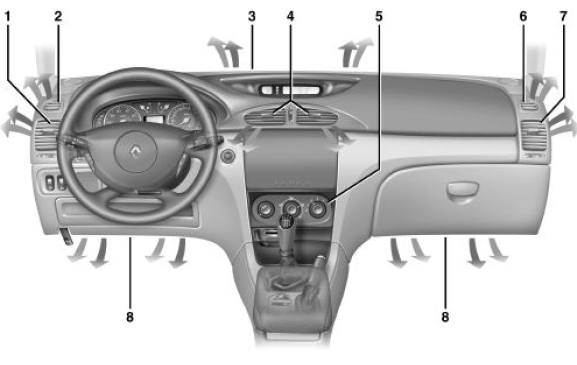

DISTRIBUTION D'AIR : désignation des distributeurs d'air dans l'habitacle.
- Aérateur latéral gauche,
- Frise de désembuage vitre latérale gauche,
- Frise de désembuage pare-brise,
- Aérateurs centraux,
- Tableau de commandes,
- Frise de désembuage vitre latérale droite,
- Aérateur latéral droit,
- Sortie chauffage pieds des occupants avant.

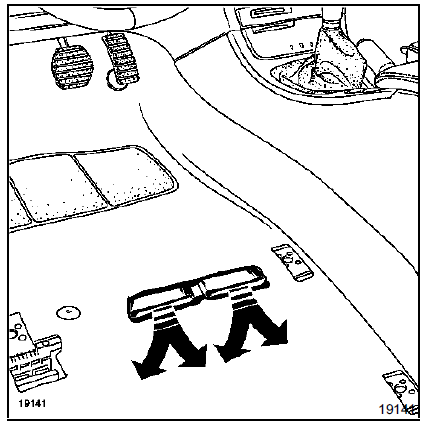

Sortie chauffage pieds des occupants arrière.

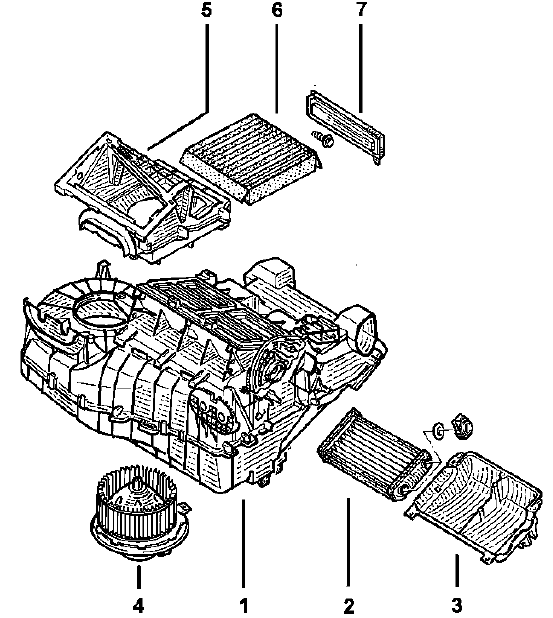

- Boîtier répartiteur,
- Radiateur de chauffage,
- Couvercle du radiateur de chauffage,
- Motoventilateur,
- Boîtier du filtre à particules,
- Filtre à particules,
- Couvercle du filtre à particules.
Chauffage
...
Principe de fonctionnement
TABLEAU DE COMMANDE
Témoin de fonctionnement du pare-brise électrique,
Réglage de la température,
Mise en service de l'air conditionné,
Répartit ...
