Notice d'utilisation - Renault Laguna III: Fusibles

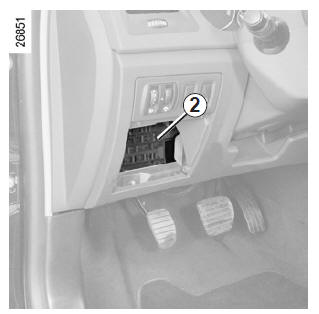

Compartiment à fusibles 2

En cas de non-fonctionnement d'un appareil

En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.

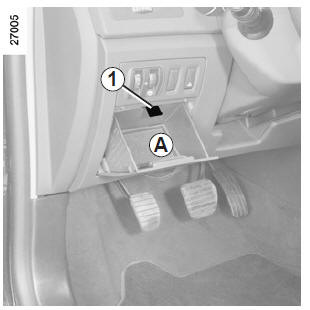

Ouvrez le rangement A. Appuyez sur la languette 1 pour le basculer puis tirez vers vous pour le déclipper.

Pour repérer les fusibles, aidez-vous de l'étiquette d'affectation des fusibles (détaillée en page suivante).

Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d'origine.

Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

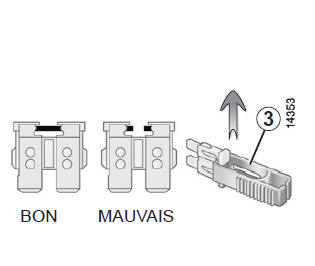

Pince 3

Pince 3

Débrochez le fusible à l'aide de la pince 3, située au dos du rangement A.

Pour le sortir de la pince, glissez-le latéralement.

Il est recommandé de ne pas utiliser les emplacements fusibles libres.

Suivant la législation ou par précaution: Procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles de rechange.

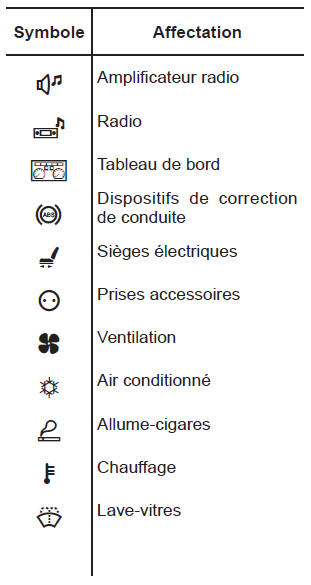

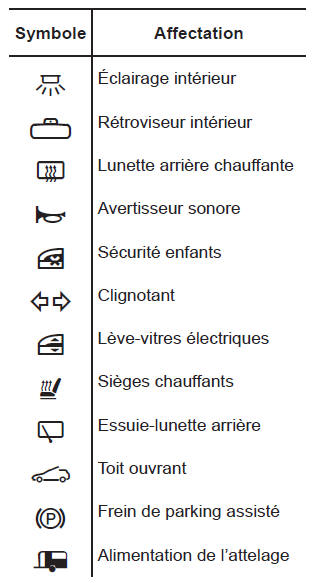

Affectation des fusibles (la présence des fusibles DÉPEN D DU NIVEA U D'ÉQUIPEMEN T DU VÉHI CULE)

Certains accessoires sont protégés par

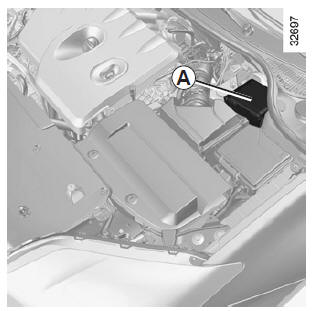

Certains accessoires sont protégés par les fusibles situés dans le compartiment moteur dans le boîtier A.

Toutefois, du fait de leur accessibilité réduite, nous vous conseillons de faire remplacer ces fusibles par un Représentant de la marque.
