PARTICULARITES DES FEUX DE JOUR

Le fonctionnement des feux de jour (running-lights) pour certains pays est réalisé par l'Unité Centrale Habitacle.

D'autre part, le Boîtier Fusibles/Relais comporte des shunts spécifiques pour l'alimentation de la manette d'éclairage.

Pour activer ou désactiver cette fonction :

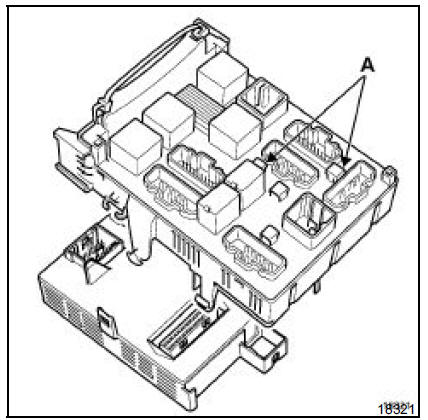

  • positionner les shunts (A) :
  • fonctionnement sans feux de jour : shunt en place
  • fonctionnement avec feux de jour : sans shunt
  • configurer l'Unité Centrale Habitacle à l'aide des outils de diagnostic en utilisant le menu "commande", "configuration du système", puis en sélectionnant avec ou sans "feux de jour" (consulter le chapitre 87).

  • positionner les relais sur le Boîtier Fusibles / Relais Option (selon véhicule, contrôler le câblage).

Pour positionner les relais "feux de jour", :

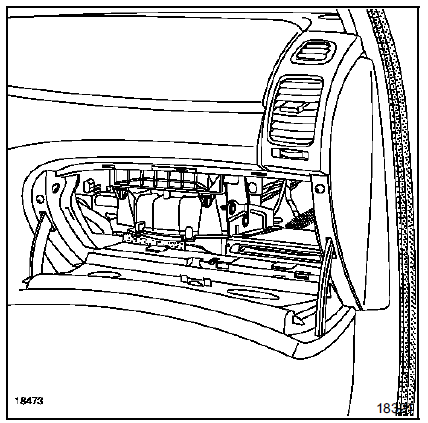

  • déposer le cache intérieur de vide-poches fixé par une vis,

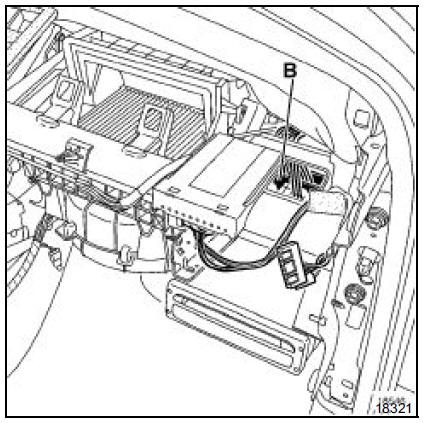

  • positionner les deux relais spécifiques sur les supports (B). Vérifier la présence du câblage et consulter le schéma électrique correspondant.
