RTA - Renault Laguna: Fermeture de traverse avant de plancher arrière

RTA - Renault Laguna / Tôlerie / Structure inferieure / Fermeture de traverse avant de plancher arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse avant de plancher arrière pour une collision latérale.

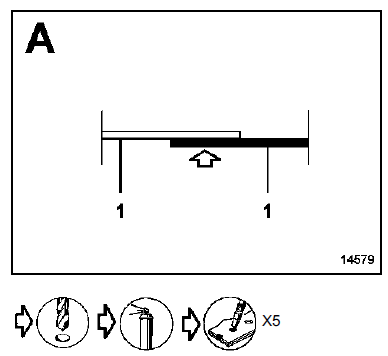

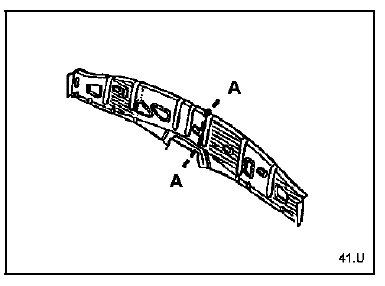

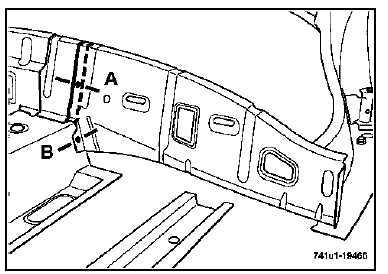

Cette opération s'effectue partiellement suivant la coupe A-A.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Support de fixation

Support réservoir

Traverse

Ecrous sertis

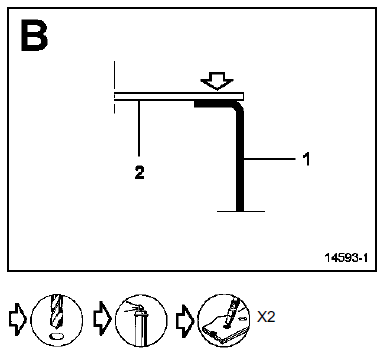

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Fermeture de traverse avant de plancher arrière - 1
  2. Tunnel - 1.2

sur pièce MPR

sur véhicule sur pièce MPR

sur véhicule

Plancher arrière partie avant

    Traverse avant de plancher arrière
