RTA - Renault Laguna: Etrier de frein

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Déposer les roues avant.

Mettre en place un presse pédale pour éviter l'écoulement du liquide de frein.

Déposer :

  • le ressort de la face avant de l'étrier,
  • la patte de fixation du flexible sur l'étrier,
  • le tuyau de frein sur l'étrier,
  • les deux bouchons situés au bout des colonnettes,
  • les deux vis des colonnettes,
  • l'étrier.

Contrôler l'état du flexible de frein et le remplacer si nécessaire. Dans le cas d'un remplacement d'étrier, le flexible de frein doit être changé systématiquement.

REPOSE

Repousser le piston à l'aide de l'outil Fre. 823 jusqu'à ce qu'il soit au fond de son alésage.

Procéder en sens inverse de la dépose.

ATTENTION : avant la mise en route du véhicule, effectuer des pressions successives sur la pédale de frein pour mettre en contact les plaquettes avec les disques de frein.

Effectuer une purge partielle du circuit de freinage, si le réservoir de compensation ne s'est pas vidé complètement au cours de l'opération, sinon effectuer une purge complète (voir méthode purge).

REPARATION

Toute rayure dans l'alésage de l'étrier entraîne systématiquement le remplacement de l'étrier complet.

Enlever le caoutchouc cache-poussière.

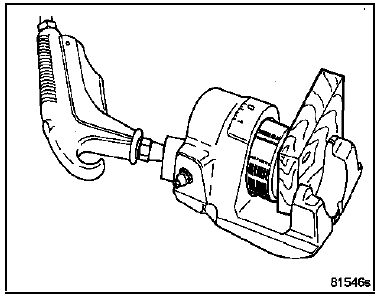

Sortir le piston à l'air comprimé en ayant soin d'interposer une cale de bois entre l'étrier et le piston pour éviter la détérioration de ce dernier, toute trace de choc sur la jupe le rend inutilisable.

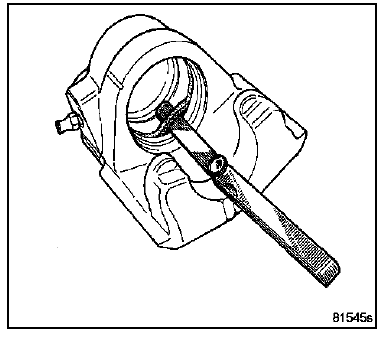

Avec une lame souple à bord rond (type jauge

Avec une lame souple à bord rond (type jauge d'épaisseur), sortir le joint à section rectangulaire de la gorge de l'étrier.
