PRÉSENTATION DES LIGNES D'ÉCHAPPEMENT ET LOCALISATION DES ZONES DE COUPE

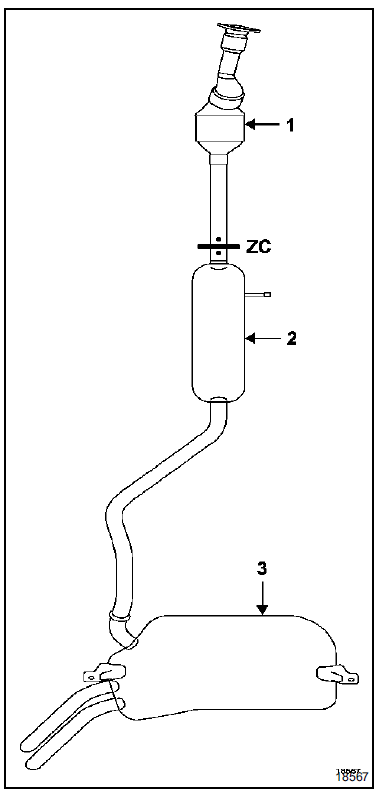

Moteurs F4P et K4M

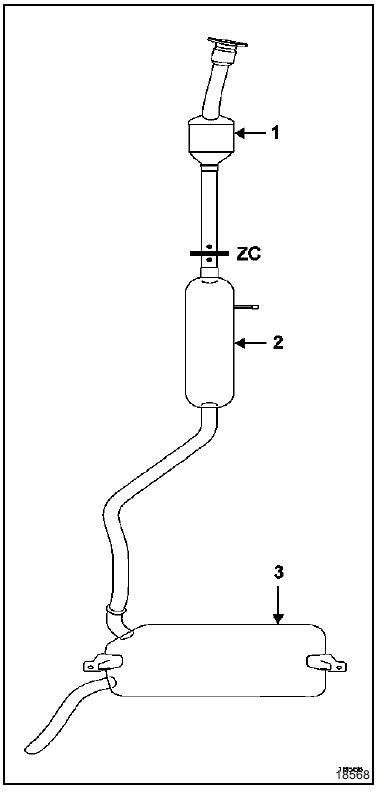

Moteur F5R
- Pot catalytique
- Pot de détente
- Silencieux
ZC - Zone de coupe de la ligne
PRÉSENTATION DES LIGNES D'ÉCHAPPEMENT ET LOCALISATION DES ZONES DE COUPE

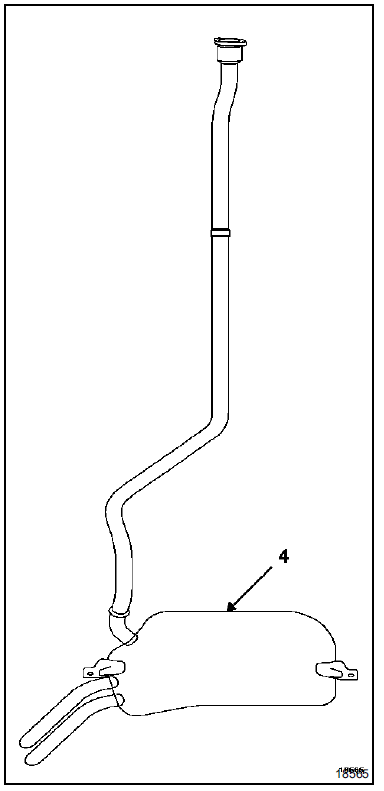

Moteur L7X

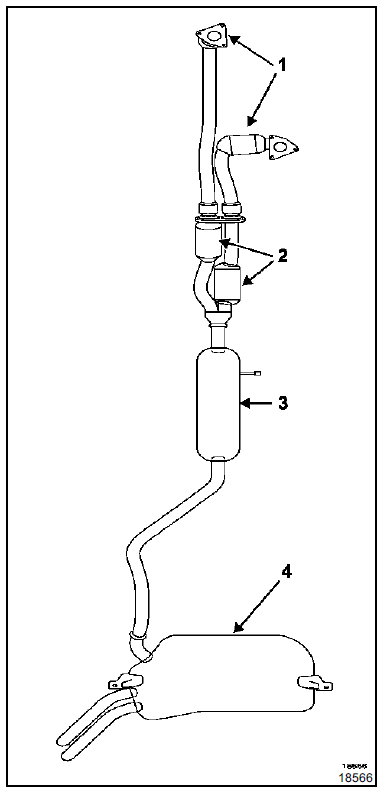

Moteur F9Q
- Précatalyseur
- Pot catalytique
- Pot de détente
- Silencieux
Généralités
La ligne d'échappement complète est en acier
inoxydable.
Le pot catalytique dans sa fonction atteint des
températures élevées, par conséquent, il ne faut ...
Pot de détente et catalyseur
MOTEURS K4M-F4P-F5R
Pour remplacer le pot de détente ou le catalyseur, il
faut :
débrancher la batterie,
déposer la sonde à oxygène aval,
couper la lig ...
