Manuel du conducteur
DEPOSE

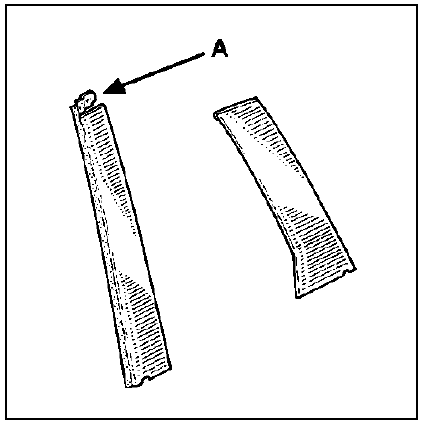

Déposer l'agrafe de fixation du joint (A) du montant avant de porte.

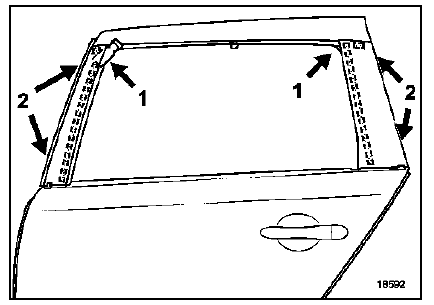

Passer un couteau à mastic (non tranchant) entre les montants de porte et les enjoliveurs (1).
A l'aide du pistolet à air chaud, décoller l'enjoliveur en (1) puis le dégager en (2).
Grilles d'auvent
DEPOSE de la demi-grille gauche
Après avoir déposé les bras d'essuie-vitre (outil
Elé. 1552),
déposer :
le joint de cloison de chauffage (A),
les trois agrafes (B) (plasti-rivets).
Dégager la demi-grille en 1 puis en 2.
Procé ...
Pression de gonflage des pneumatiques
La pression de gonflage des pneumatiques
est indiquée sur l'étiquette A
située sur le chant de la porte conducteur.
Pour la lire ouvrez la porte.
Zone B : dimension des pneumatiques
équipant le véhicule.
Zone C : pression de gonflage des
pneumatiqu ...
Elément aérodynamique arrière
DEPOSE
Déposer :
les quatre vis de fixation (A) (M6 tête de 10),
l'élément.
REPOSE
Appliquer du mastic de bourrage (référence
77.11.170.230) autour du trou de l'agrafe de maintien
(B).
PARTICULARITES DE LA PIECE M.P.R.
Les hayons M. ...
