RTA - Renault Laguna: Enjoliveur de bas de hayon break
DEPOSE
Déposer la vis de fixation centrale (A) (étoile T 20).

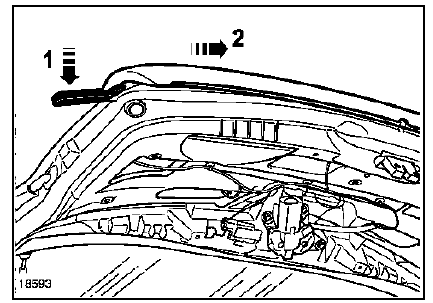

Insérer l'outil de dépose des vitres de rétroviseur (Car. 1363) entre le hayon et l'enjoliveur.
Faire levier en (1).
Déposer l'enjoliveur en (2).
