RTA - Renault Laguna: Elément aérodynamique arrière

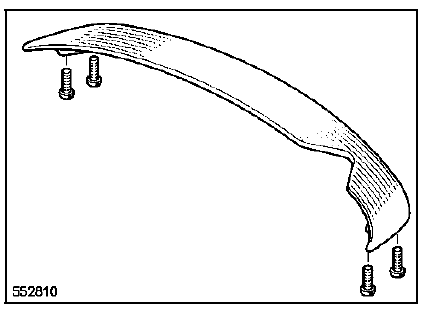

DEPOSE
Déposer :
- les quatre vis de fixation (A) (M6 tête de 10),
- l'élément.

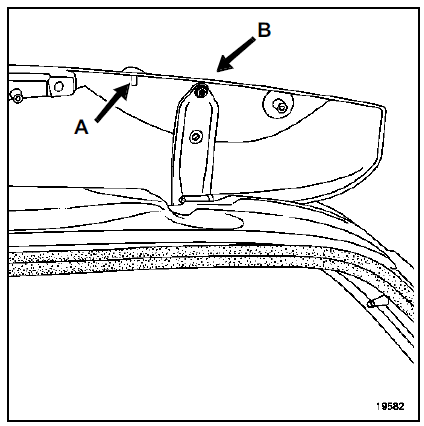

REPOSE
Appliquer du mastic de bourrage (référence 77.11.170.230) autour du trou de l'agrafe de maintien (B).

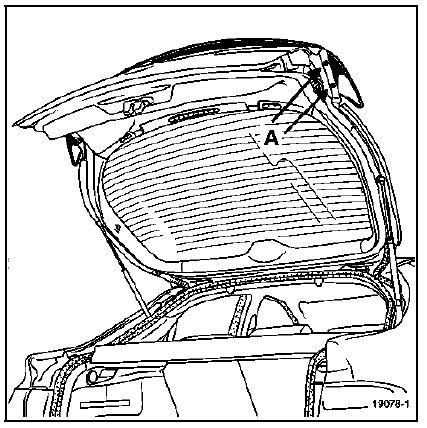

PARTICULARITES DE LA PIECE M.P.R.
Les hayons M.P.R. seront livrés prémarqués (A)
poinçonnés au centre du prémarquage, puis percés
9.2 (par l'intérieur du hayon).
Après perçage, appliquer de l'impression phosphatante (référence 77 01 423 933) diluant réactif (référence 77 01 423 955) Lors d'un remplacement de hayon, il sera nécessaire de couper l'agrafe de maintien (B) sur l'aileron.
DEPOSE
Après avoir déposé la lunette ouvrante (chapitre 54E),
déposer :
- le tuyau du gicleur de lave-vitre (A),
- les deux vis de fixation (B).
Dégager l'élément.
Rétroviseur extérieur
DEPOSE (À L'AIDE DE L'OUTIL CAR. 1363)
Déposer le cache intérieur (A) fixer en (B).
Débrancher le connecteur (C).
Déposer les trois vis de fixation (D). ...
