RTA - Renault Laguna: Eclaireur de courtoisie

Selon version, les miroirs de courtoisie peuvent être accompagnés d'un éclaireur intégré à la garniture de pavillon.

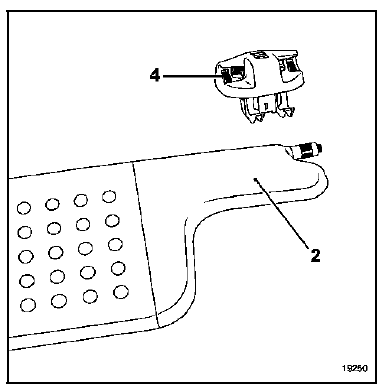

L'interrupteur est situé sur le portillon (1) du miroir au pare-soleil (2). Le courant est transmis à l'éclaireur (3) par la fixation centrale (4) des pare-soleil.

NOTA : il est possible de contrôler le fonctionnement

NOTA : il est possible de contrôler le fonctionnement de l'interrupteur par la liaison à la fixation :

  • portillon de miroir fermé (interrupteur ouvert) = éclaireur éteint = résistance infinie,
  • portillon de miroir ouvert (interrupteur fermé) = éclaireur allumé = résistance nulle.
