RTA - Renault Laguna: Eclairage intérieur
PARTICULARITES
Les véhicules peuvent être équipés, selon version :
- d'éclaireurs de bas de portes indépendants (allumage à l'ouverture de la porte concernée).
- de plafonniers (avant et arrière) temporisés.
- d'éclaireurs de bas de planche de bord et d'éclaireurs sous les sièges avant couplés aux plafonniers.
- d'éclaireurs de coffre arrière.
- d'éclaireurs de courtoisie sur chaque pare-soleil.
FONCTIONNEMENT DE LA TEMPORISATION
Les éclaireurs intérieurs (plafonniers et éclaireurs de caves à pieds) sont allumés instantanément par l'Unité Centrale Habitacle :
- à l'ouverture d'une porte ou du coffre arrière,
- au déverrouillage des ouvrants par la télécommande (ou la fonction main libre),
- au retrait de la carte Renault du lecteur.
Pour l'extinction des éclaireurs intérieurs l'Unité Centrale Habitacle impose, selon le cas, une temporisation :
- extinction sans temporisation :
- à la fermeture des ouvrants par la télécommande (ouvrants fermés)
- extinction temporisée :
- après la fermeture du dernier ouvrant,
- au déverrouillage des ouvrants par la télécommande,
- à la mise du contact.
NOTA : en cas de détection prolongée d'ouvrant, sans mise ou coupure du contact, l'Unité Centrale Habitacle pilote l'extinction des éclaireurs intérieurs après une temporisation de 15 minutes environ.
PLAFONNIERS
Selon la position du plafonnier et l'équipement du véhicule, l'éclaireur peut être équipé :
- d'un seul interrupteur d'éclaireur, central,
- d'un interrupteur d'éclaireur central et d'un lecteur de carte,
- d'un interrupteur d'éclaireur central et de deux lecteurs de carte,
- d'un interrupteur d'éclaireur central avec réglage de l'intensité et de deux lecteurs de carte.
DEPOSE / REPOSE

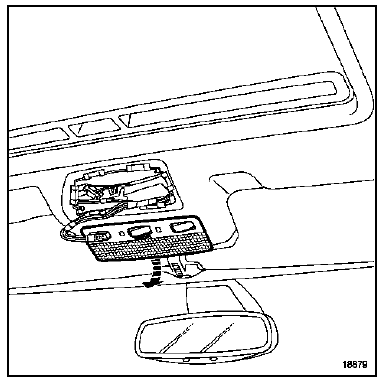

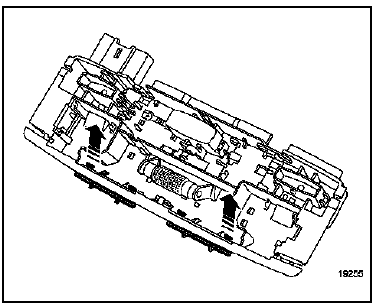

Pour déposer le plafonnier de pavillon :
- déclipser le cache translucide,
- tirer les verrous de fixation,
- effectuer un mouvement de rotation pour dégager le connecteur.

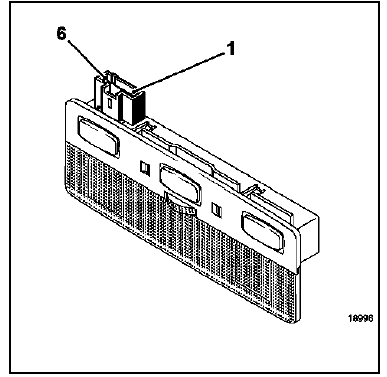

PLAFONNIER CENTRAL version bas de gamme (deux touches)

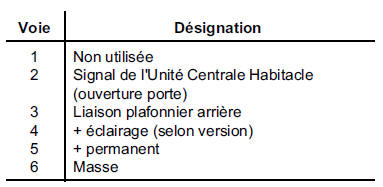

PLAFONNIER CENTRAL version haut de gamme (quatre touches)

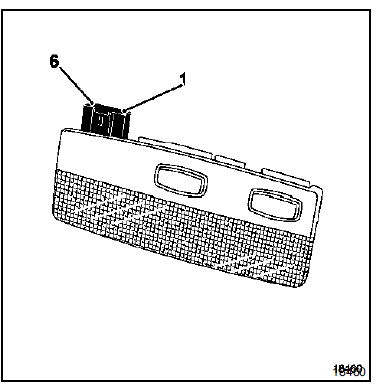

PLAFONNIER ARRIERE version bas de gamme (un interrupteur)

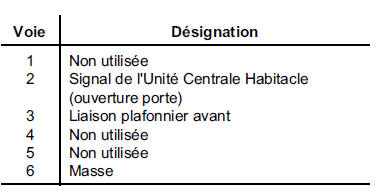

PLAFONNIER ARRIERE version haut de gamme (trois touches)
Feu stop
DEPOSE DU FEU DE STOP SURELEVE
La dépose du feu de stop surélevé nécessite la
dépose de la garniture de hayon arrière (consulter le
chapitre carrosserie).
...

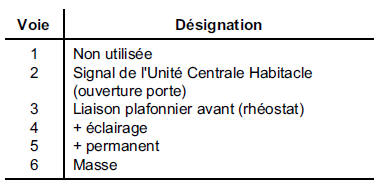

Eclaireur de bas de planche de bord
Les véhicule possèdent des lampes d'éclaireurs de
bas de planche de bord et d'éclaireurs sous les sièges
avant couplés au plafonnier. Il sont situés ...
