RTA - Renault Laguna: Echangeur air-air

Moteur F9Q

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer :

  • les roues avant et le carénage sous moteur,
  • la calandre,
  • les pare-boue en partie avant.

Déconnecter les projecteurs anti-brouillard.

Déposer :

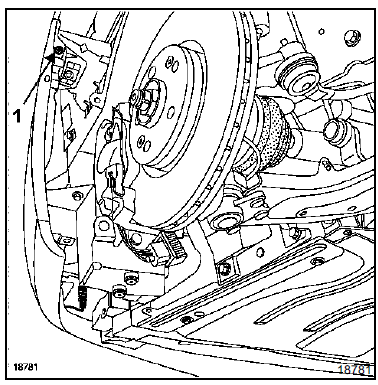

  • les deux vis (1) de fixation du bouclier,

  • le bouclier en le tirant vers l'avant tout en débranchant le tuyau de lave-projecteur si le véhicule en est équipé.

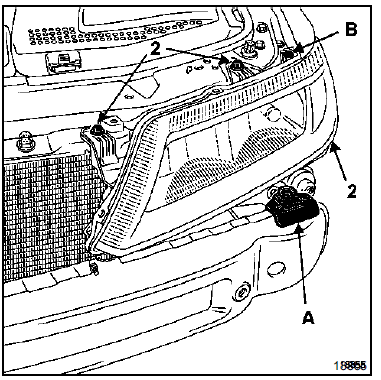

  • Les deux guides supérieurs (A) du bouclier.

Dégager l'agrafe (B) sur chaque bloc optique.

Déposer :

  • les trois vis (2) de fixation sur chaque optique,
  • les deux optiques en les déconnectant.

IMPORTANT :

IMPORTANT :

Après avoir reposé les deux optiques, il est nécessaire de procéder à leur réglage :

  • positionner le véhicule sur un sol plat,
  • positionner la commande de réglage à 0,
  • procéder au réglage.

Si le véhicule est équipé de projecteurs au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des phares (consulter le chapitre "projecteurs au Xénon, initialisation du système").

ATTENTION :

Sur les projecteurs équipés de lampes au Xénon, il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

DEPOSE

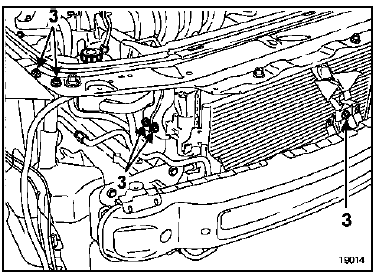

Déposer les neuf vis (3) de fixation de la traverse supérieure.

Déclipser le câble d'ouverture de capot et déposer la traverse supérieure.

Débrancher les conduits d'entrée et de sortie d'air de

Débrancher les conduits d'entrée et de sortie d'air de l'échangeur.

Déposer :

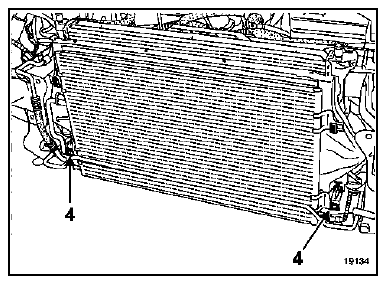

  • les agrafes (4) de fixation de condenseur et écarter celui-ci si équipé,
  • l'échangeur air-air en le déclipsant en partie inférieure.

REPOSE

REPOSE

Reposer en sens inverse de la dépose.

Procéder au réglage des optiques.
