RTA - Renault Laguna: Doublure de pied milieu
Le remplacement de cette pièce est une opération liée au remplacement du renfort de pied milieu pour une collision latérale.
Cette pièce est à mettre en place lors du positionnement du renfort de pied (se reporter à l'opération 43F).
COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

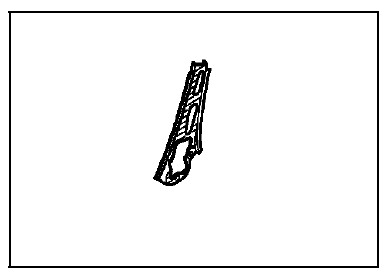

PIECES CONCERNEES (épaisseur en mm) :
Doublure de pied milieu - 0.8
Doublure de montant de baie - 1.5
Renfort de bas de caisse - 1.2
Fermeture de bas de caisse - 1.5
Pied milieu
Le remplacement de cette pièce est une opération de
base pour une collision latérale avant.
Pour effectuer cette opération, il sera nécessaire de
commander en s ...
Renfort de pied milieu
Le remplacement de cette pièce suivant la coupe A-A
est une opération complémentaire au remplacement
du pied milieu pour une collision latérale.
Cette opération ...
D'autres materiaux:
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
Lunette arrière
DEPOSE
Après avoir déposé :
l'aileron arrière (chapitre 56 A),
le bras d'essuie vitre (Ele. 1552),
les garnitures de hayon (chapitre 73 B),
déposer les joint de garniture latéraux.
Débrancher :
le connecteur d'antenne sate ...
Contacteur multifonction
DP0
DEPOSE
Mettre en position D.
Déposer le boîtier filtre à air et le débitmètre.
Débrancher :
la rotule (1) du câble de CMF (Contacteur
Multifonction).
le câble (2) de CMF en déverrouillant l'arrêt de gaine.
D ...
