Manuel du conducteur

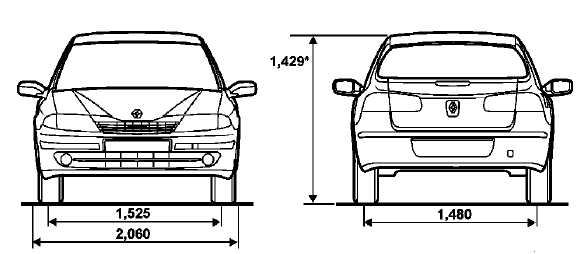

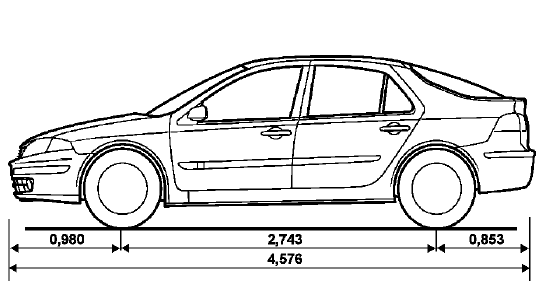

Dimensions en mètre
* A vide
Caracteristiques
Moteur - Embrayage - Boîte de vitessesInterprétation des commandes
COMMANDE
ACTIONNEUR POSITION HAUTE
COMMANDE ACTIONNEUR POSITION BASSE
CONTROLE ACTIONNEUR POSITION HAUTE ET BASSE
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé
Effectuer ce diagnostic après avoir relevé un dysfonctionnement dans le
...
Calculateur
MOTEURS TOUS TYPES
GENERALITES
Le calculateur d'injection est situé sous le bac à
batterie. Pour le déposer, il est nécessaire de déposer
le bac à batterie qui est fixé par trois vis inviolables.
DEPOSE
Débrancher la batterie et la d&ea ...
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
