PARTICULARITE

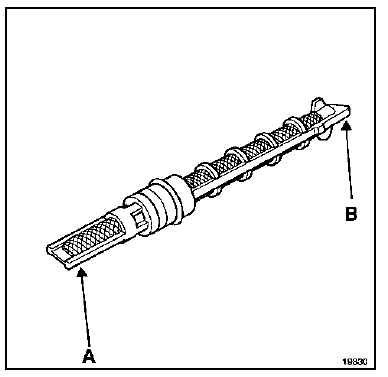

Le véhicule du type "Laguna" est équipé d'un détendeur dit à orifice calibré.

A → côté évaporateur

A → côté évaporateur

B → côté condenseur

DEPOSE

Débrancher la batterie.

Vidanger le circuit réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

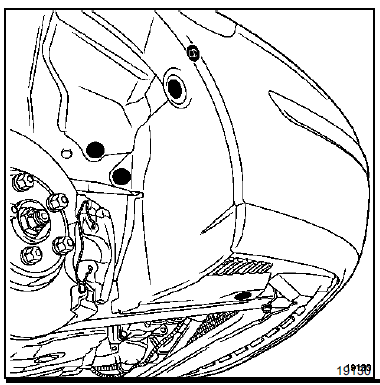

Déposer partiellement le pare-boue gauche.

Déposer :

Déposer :

  • la calandre,

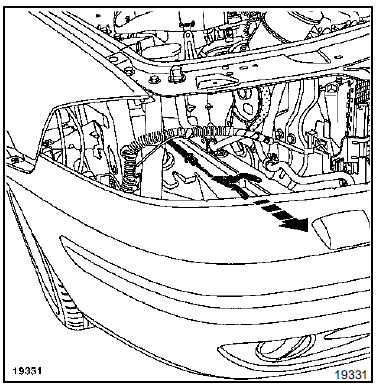

  • le bouclier (à deux opérateurs),
  • le phare gauche.

Dégager le bocal de direction assistée.

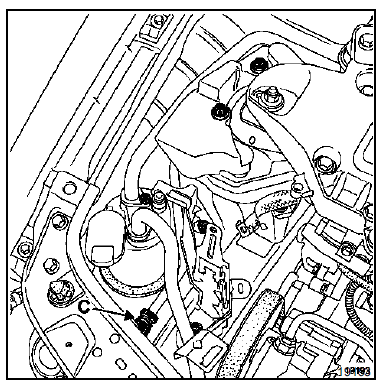

Dévisser le raccord (C).

A l'aide d'une pince à bec long, sortir le détendeur.

A l'aide d'une pince à bec long, sortir le détendeur.

REPOSE

REPOSE

Huiler les joints des tuyaux avec de l'huile préconisée.

Procéder en sens inverse de la dépose.

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

Lors du remplacement du détendeur, rajouter 10 ml d'huile préconisée dans le compresseur.
