RTA - Renault Laguna: Détecteur de niveau de carburant

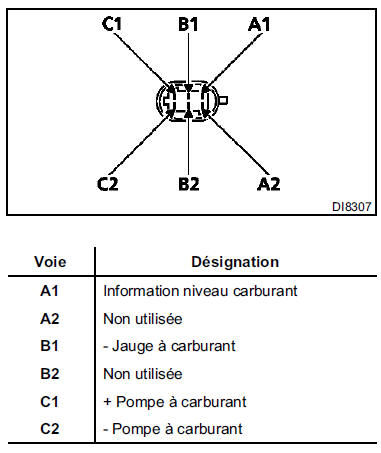

BRANCHEMENT
NOTA : pour la méthode de dépose/repose, consulter le chapitre 19.
Contrôle

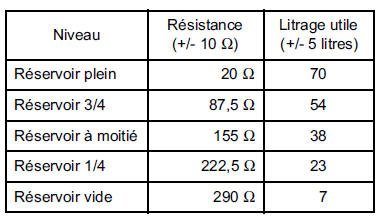

S'assurer de la variation de la résistance en déplaçant le flotteur.
NOTA : toutes ces valeurs sont données à titre indicatif.
