RTA - Renault Laguna: Démarreur

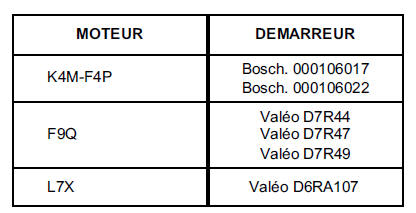

IDENTIFICATION

MOTEURS F4P - K4M

MOTEURS F4P - K4M

La dépose-repose du démarreur ne présente pas de difficultés particulières, elle s'effectue en déposant le boîtier résonateur d'air.

Vérifier la présence de la douille de centrage lors de la repose.

MOTEUR F9Q

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • le cache moteur,
  • la protection sous moteur,

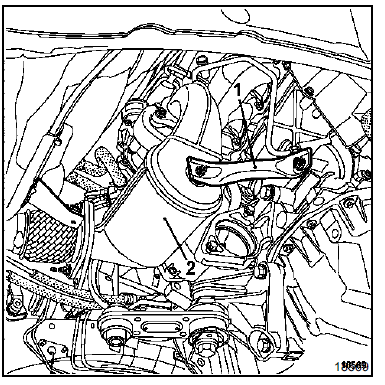

  • la béquille (1) puis le catalyseur (2),

  • les connexions électriques du démarreur,

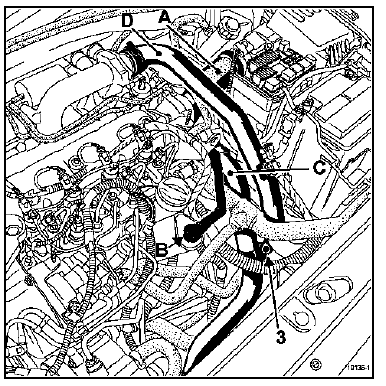

  • le tuyau d'air (A) en débranchant la Durit (B) sur le bocal de réaspiration des vapeurs d'huile,
  • la fixation (3),
  • les conduits d'air (C) et (D) respectivement sur le turbocompresseur et le collecteur d'admission puis les écarter,

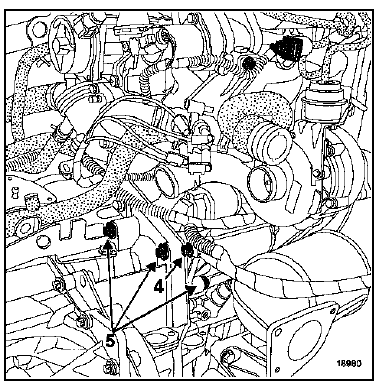

  • la tresse de masse (4),
  • les fixations (5) du démarreur,
  • le démarreur,

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

Vérifier la présence de la douille de centrage lors de la repose.

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • le cache moteur,
  • la protection sous moteur,

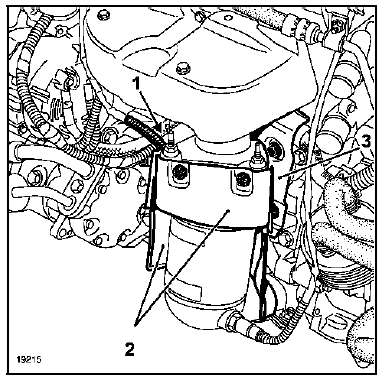

  • le connecteur de la sonde à oxygène (1) puis la déposer à l'aide du Mot. 1495,
  • les écrans thermiques (2) puis (3),

  • le filtre à huile,
  • le démarreur,

REPOSE

Vérifier la présence des deux douilles de centrage.

Procéder en sens inverse de la dépose.

Faire le niveau d'huile.
