Notice d'utilisation - Renault Laguna III: Démarrage - arrêt du moteur
Démarrage du moteur

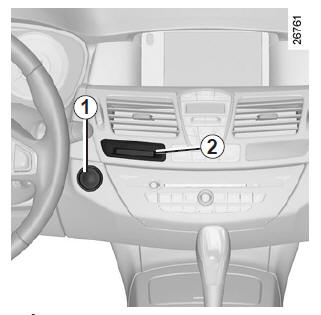

Carte renault à télécommande
Lorsque vous entrez dans le véhicule, insérez la carte renault jusqu'en butée dans le lecteur de carte 2.
Pour démarrer, appuyez sur le bouton 1. Si une vitesse est engagée, appuyez sur la pédale d'embrayage jusqu'au démarrage du moteur.
Carte renault en mode mains libres

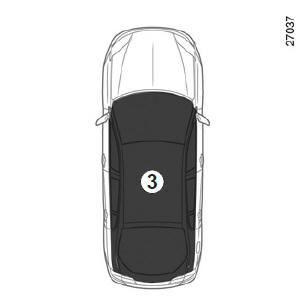

La carte RENAULT doit être dans le lecteur de carte 2 ou dans la zone de détection 3.
Pour démarrer, appuyez sur la pédale de frein ou d'embrayage et appuyez sur le bouton 1. Si une vitesse est engagée, seul l'appui sur la pédale d'embrayage permettra le démarrage.
Démarrage des véhicules à boîte de vitesses automatique
Levier en position p.
Pour tous les véhicules :
- Si l'une des conditions de démarrage n'est pas appliquée, le message " appuyer frein + start " ou " débrayer + start " ou " mettre sur p " s'affiche au tableau de bord.
- Dans certains cas, il sera nécessaire de manoeuvrer le volant tout en appuyant sur le bouton de démarrage 1 pour aider au déverrouillage de la colonne de direction, le message " tourner volant + start " vous en avertit.
Démarrage coffre ouvert (en mode mains libres)
Si la carte est dans le coffre, le démarrage est impossible sauf si il y a une carte renault "mains libres" dans l'habitacle.
Fonction accessoires
(Mise sous contact) dès que vous accédez à votre véhicule, vous pouvez disposer de certaines fonctionnalités (radio, navigation, essuyage ...).
Pour les autres, appuyez sur le bouton 1 sans action sur les pédales.
Nota : suivant véhicule, l'appui sur le bouton 1 démarre le moteur.
| Responsabilité du
conducteur Ne quittez jamais votre véhicule, carte renault à l'intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves. |
Anomalie de fonctionnement
Dans certains cas, la carte renault "mains libres" peut ne pas fonctionner :
- Usure de la pile de la carte renault, batterie déchargée...
- Proximité avec un appareil fonctionnant sur la même fréquence (écran, téléphone portable, jeux vidéo...) ;
- véhicule situé dans une zone à forts rayonnements électromagnétiques.
Le message " insérez carte " apparaît au tableau de bord.
Insérez la carte renault jusqu'en butée dans le lecteur de carte 2.
Conditions d'arrêt du moteur
Le véhicule doit être à l'arrêt, levier positionné sur N ou P pour les véhicules avec boîte de vitesses automatique.
Carte renault à télécommande
Carte dans le lecteur 2, appuyez sur le bouton 1 : le moteur s'arrête. Dans ce cas, le retrait de la carte du lecteur verrouille la colonne de direction.
Particularité
Si la carte n'est plus dans le lecteur lorsque vous demandez l'arrêt moteur, le message " carte absente faire appui long " apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1.
Carte renault en mode mains libres
Carte dans le véhicule, appuyez sur le bouton 1 : le moteur s'arrête. La colonne de direction se verrouille à l'ouverture de la porte conducteur ou au verrouillage du véhicule.
Si la carte n'est plus dans l'habitacle lorsque vous demandez l'arrêt moteur, le message " carte absente faire appui long " apparaît au tableau de bord : appuyez plus de deux secondes sur le bouton 1.
Moteur arrêté, les accessoires (radio, ...) utilisés à ce moment continuent de fonctionner pendant 10 minutes environ.
À l'ouverture de la porte conducteur, les accessoires arrêtent de fonctionner.
| Lorsque vous quittez votre
véhicule, en particulier
carte renault sur vous,
assurez-vous que le moteur
est bien arrêté. Ne quittez jamais votre véhicule, carte renault à l'intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait faire démarrer le véhicule ou faire fonctionner des équipements électriques (lève-vitres...) et risquerait de se coincer une partie du corps (cou, bras, main...). Risque de blessures graves. Ne coupez jamais le contact avant l'arrêt complet du véhicule, l'arrêt du moteur entraîne la suppression des assistances : freins, direction... et des dispositifs de sécurité passive tels que airbags, prétensionneurs. |
