RTA - Renault Laguna: Contrôle - Réglage du train avant
ORDRE CHRONOLOGIQUE DES OPERATIONS
De par la conception géométrique des trains avant, une modification de l'un des angles (chasse, carrossage, pivot, parallélisme et variation) a des répercussions plus ou moins importantes sur la valeur des autres angles (l'angle de chasse étant celui qui a le plus d'influence).
Il sera donc primordial de respecter l'ordre suivant :
- mettre l'appareil en place sur le véhicule en respectant les instructions du constructeur,
- déterminer le point milieu de la direction (voir paragraphe précédent) et bloquer le volant,
- lever le véhicule sous coque,
- annuler le voile de jante,
- reposer le véhicule sur plateaux pivotants,
- mettre en place le presse-pédale de frein,
- faire jouer la suspension pour remettre le véhicule à sa hauteur libre,

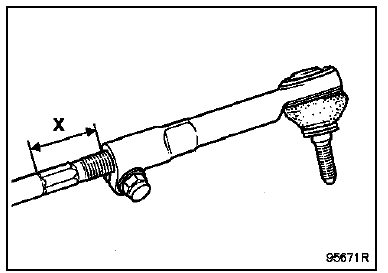

- vérifier la symétrie des longueurs X des boîtiers rotules sur les biellettes de direction,

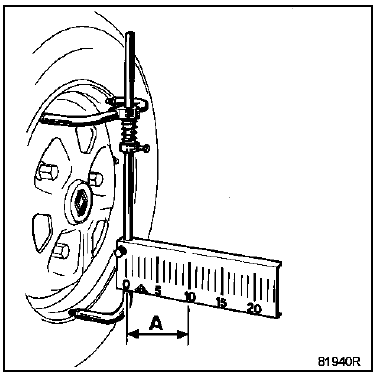

- relever les valeurs A sur les échelles de lecture.
Symétrie des longueurs X
correcte :
- la cote (A) doit être également répartie.
Symétrie des longueurs X
incorrecte :
- relever les cotes (A) du côté droit et gauche, les soustraire et répartir de chaque côté la moitié du résultat.
Exemple :
Valeur côté droit : 16
Valeur côté gauche : 10
16 - 10 = 6
6 : 2 = 3
Agit sur les biellettes de direction afin d'équilibrer les cotes (A) des deux côtés : A = 13
- dans cette position, mettre les plateaux pivotants à zéro,
- contrôler dans l'ordre :
- la chasse,
- le pivot,
- le carrossage,
- le parallélisme.
REGLAGE DU PARALLELISME
Plusieurs cas peuvent se présenter :
| Parallélisme | Répartition | Correction à effectuer |
 BON |
MAUVAISE | Effectuer le même nombre de tours de manchon de réglage (ou d'embouts) mais de sens contraire à gauche et à droite pour obtenir la même valeur (A) des deux côtés. |
 MAUVAIS |
BONNE | Régler le parallélisme de la même valeur à droite et à gauche en s'assurant que l'on a toujours des valeurs (A) identiques des deux côtés. |
 MAUVAIS |
MAUVAISE | Effectuer une première répartition de façon à équilibrer les valeurs
(A) de chaque côté puis régler le parallélisme suivant le cas N'
|
