RTA - Renault Laguna: Contrôle de conformité
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont qu'à titre indicatif. Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.
Interprétation des défauts
Anomalie
électronique interne Unité Centrale Habitacle
1.DEF : panne électrique présente non identifiée
DEF : panne électrique mémorisée no ...

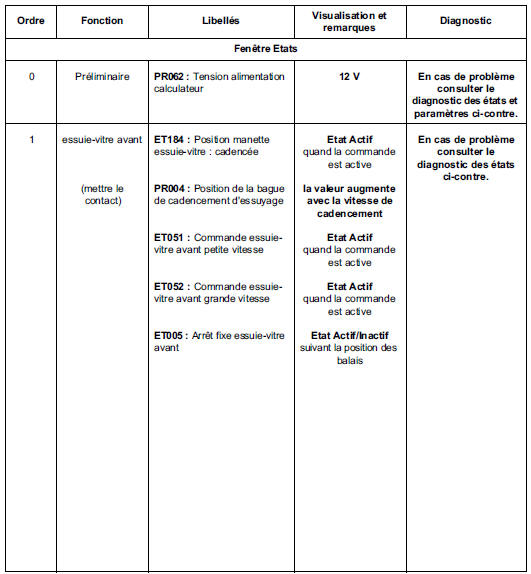

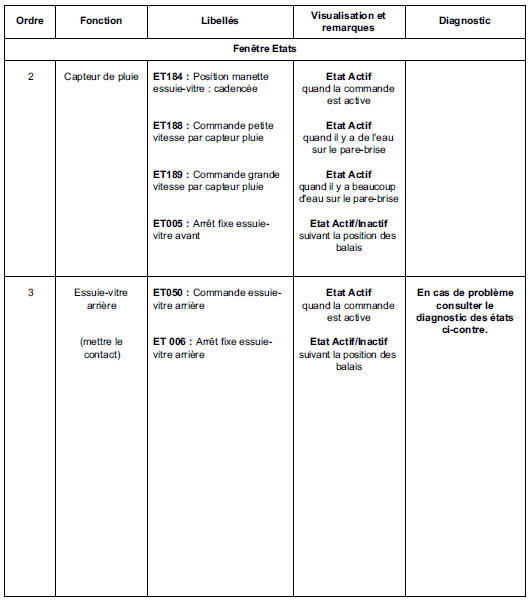

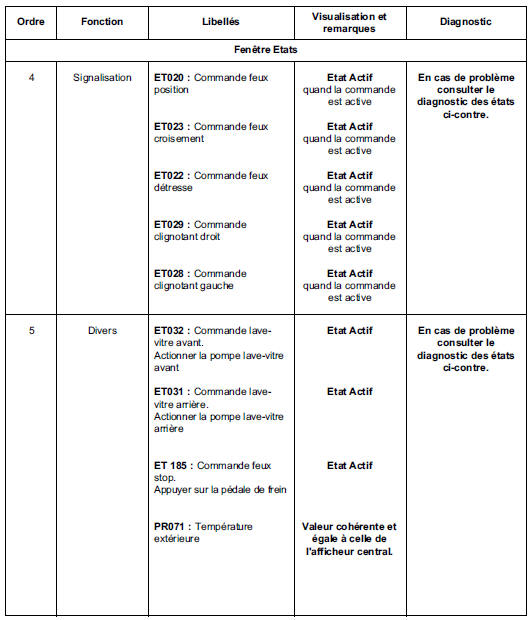

Interprétation des états
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier la valeur de la tension + batterie.
APRES REPARATION
Refaire un diagnostic du syst&eg ...
