CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.

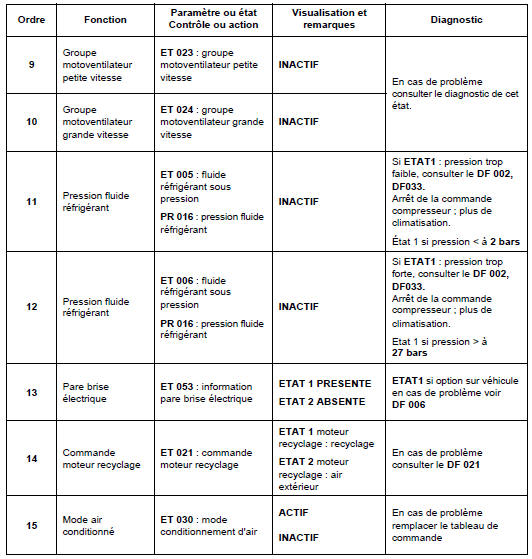

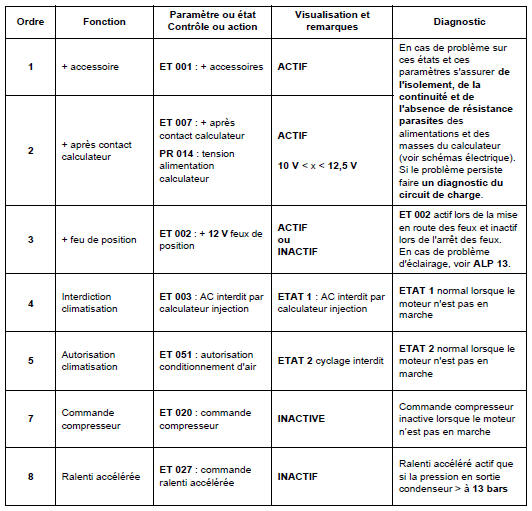

Moteur arrêté sous contact, climatisation à l'arrêt.
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.

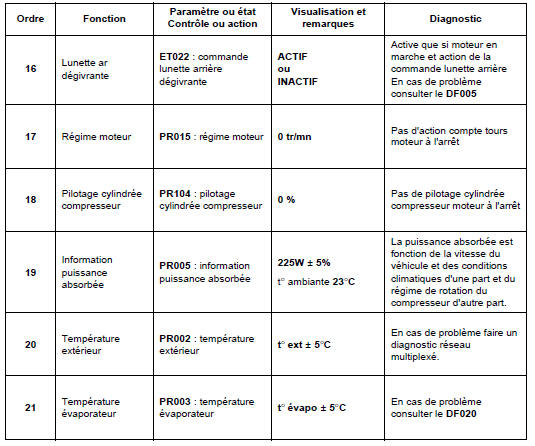

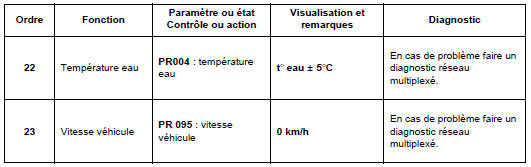

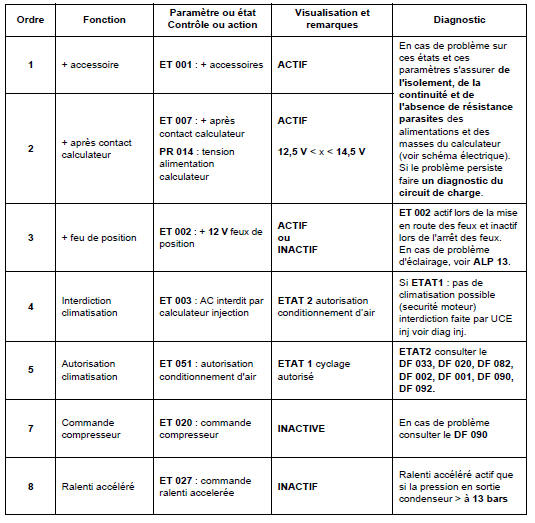

Moteur en marche, climatisation en route.
Interprétation des défauts
CALCULATEUR
CONSIGNES
Rien à signaler.
Vérifier le branchement et l'état des connecteurs du tableau de commande de
climatisation.
Remettre en état si nécess ...

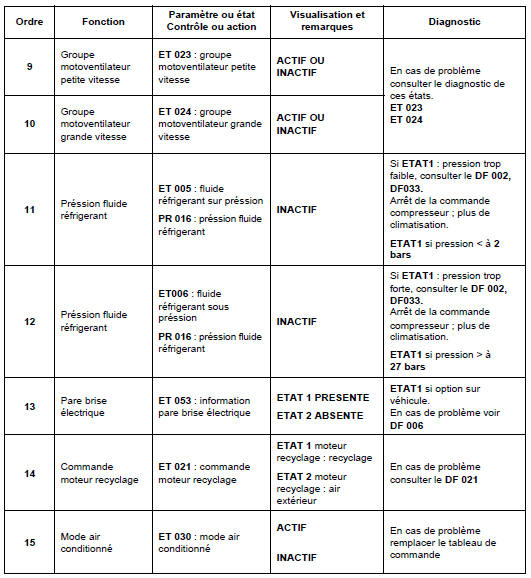

Interprétation des états
Groupe
motoventilateur petite vitesse
Groupe motoventilateur grande vitesse
CONSIGNES
Si le fonctionnement des groupe motoventilateur ne se fait pas comme
indiqués, faire
un contr&ocir ...
