Interprétation des défauts

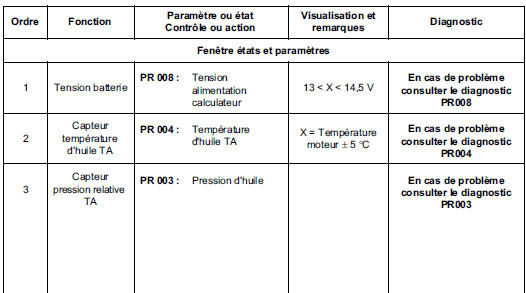

CALCULATEUR CONSIGNES Rien à signaler.   Vérifier le fusible d'alimentation calculateur TA. Changer si nécessaire. Vérifier le fusible du + après con ...

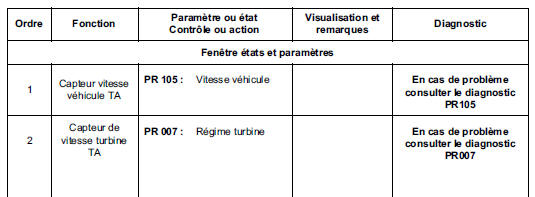

Interprétation des états

CONTACT STOP OUVERTURE CONSIGNES Aucun défaut ne doit être présent ou mémorisé. Vérifier le branchement et l'état du connecteur du contacteur stop ...
