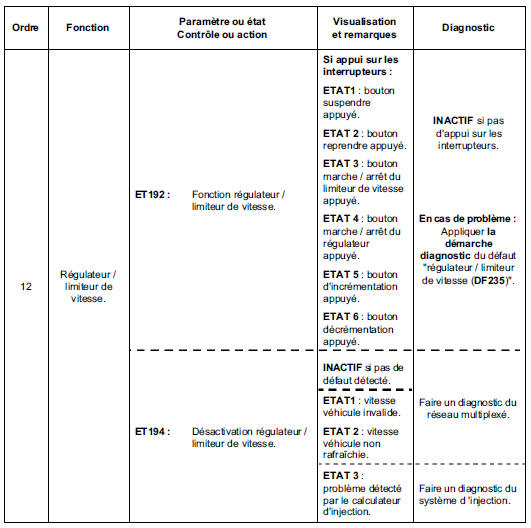

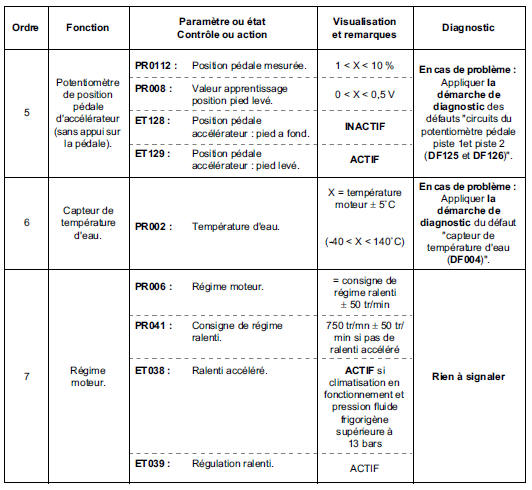

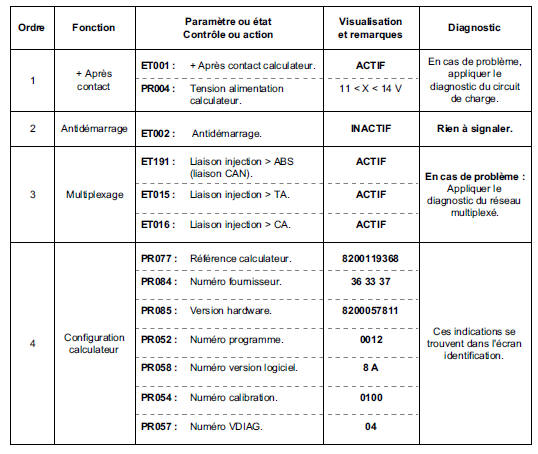

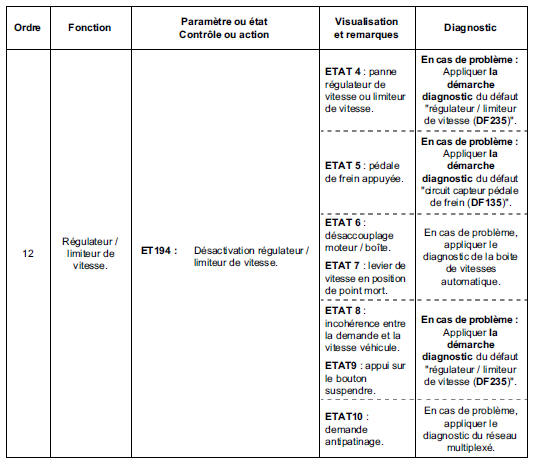

CONSIGNES

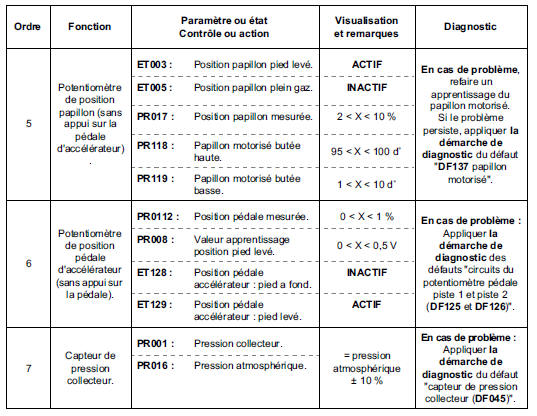

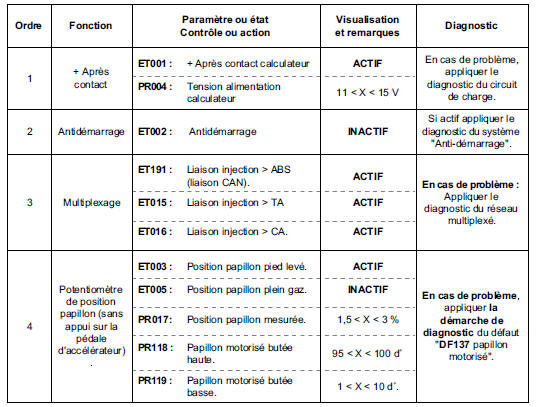

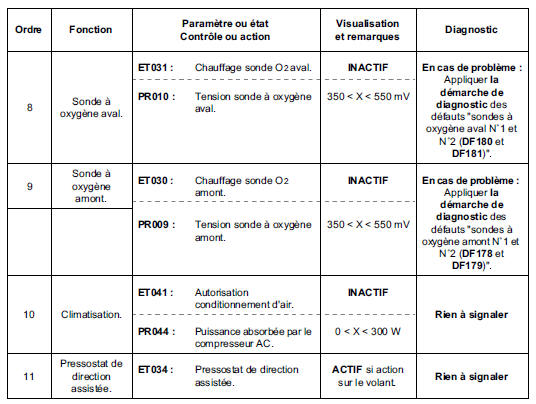

Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.
Conditions d'application : moteur arrêté sous contact à 20'C.





CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.

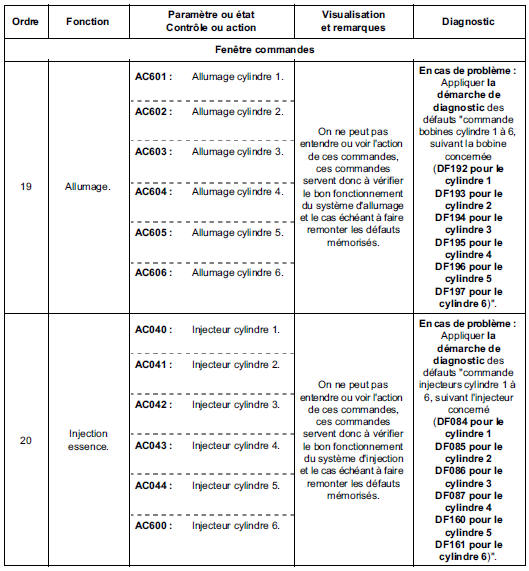

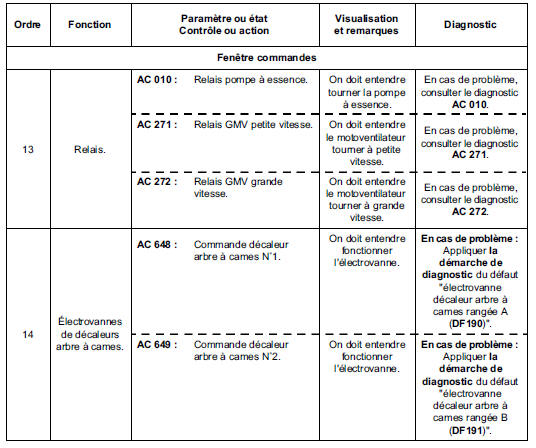

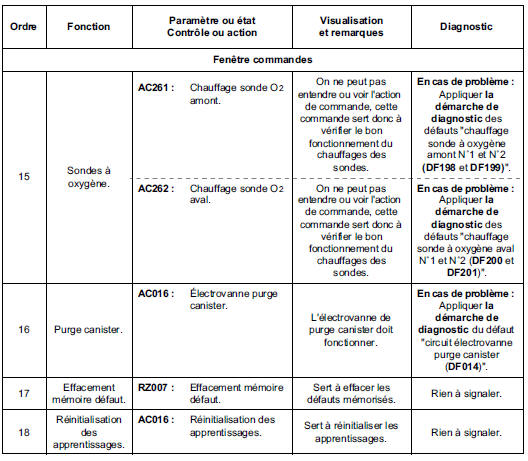

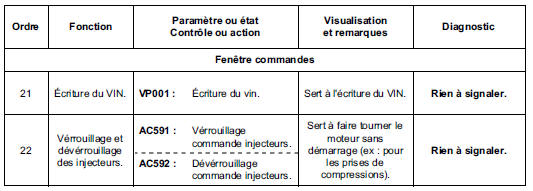

Le lancement des commande d'actuateurs peut permettre soit la remonté de défauts lorsque ceux-ci sont mémorisés, ou bien de s'assurer du bon fonctionnement des actuateurs.
Conditions d'application : moteur arrêté sous contact à 20'C.

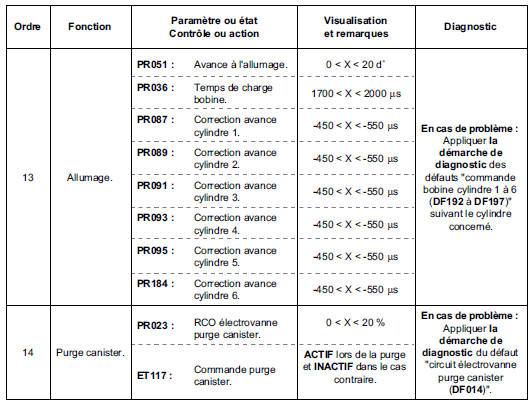

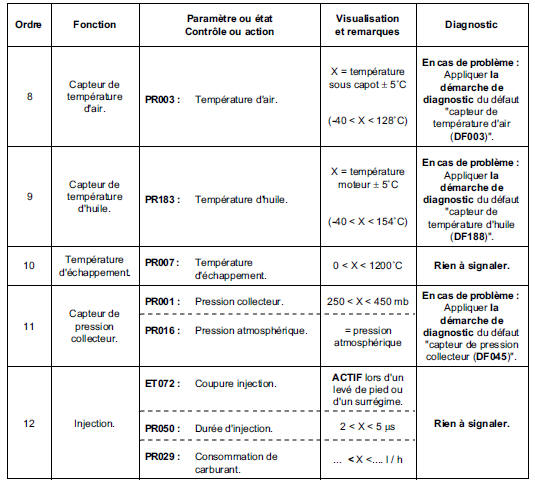

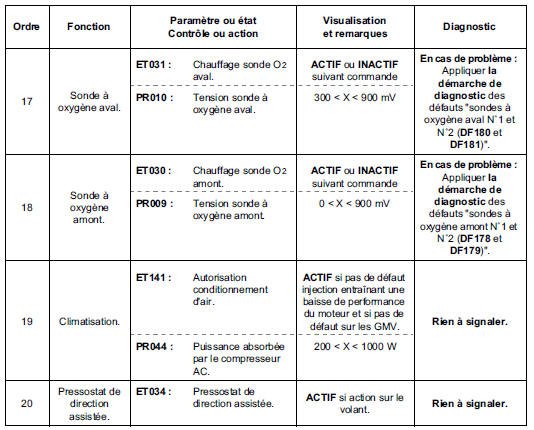

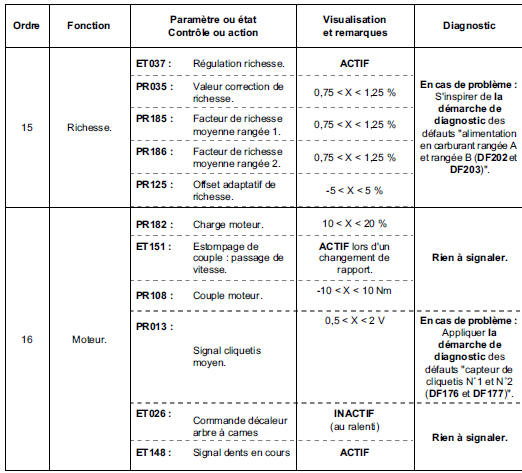

CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.
Conditions d'application : moteur chaud au ralenti sans consommateurs.






Interprétation des défauts
Interprétation des commandesMoteur L7X
DEPOSE
Débrancher la batterie.
Déposer le cache moteur.
Débrancher le capteur de température d'air (1).
Déposer la manche à air (2).
Débrancher :
le boîtier papillon motorisé,
les deux tuyaux situés sous le bo& ...
Capteur de vitesse (Entrée)
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
les cache-style,
la batterie (A),
le boîtier à fusibles (B),
le calculateur de transmission automatique,
le bac à batterie (C),
le faiscea ...
Interprétation des paramètres
TEMPERATURE
D'EAU
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Effectuer ce diagnostic après avoir relevé un dysfonctionnement dans le menu
paramètre.
Vérifier le remplissage ainsi que la purge du circuit de refroidi ...
