RTA - Renault Laguna: Contrôle de conformité
CONSIGNE
Les valeurs indiquées dans ce contrôle de conformité, ne sont qu'à titre indicatif. Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.

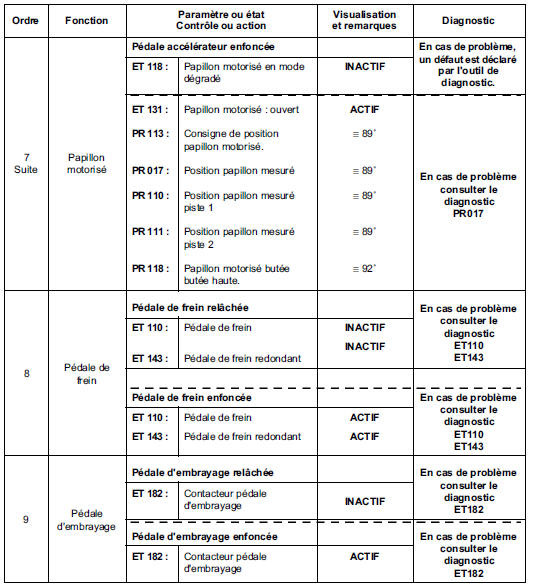

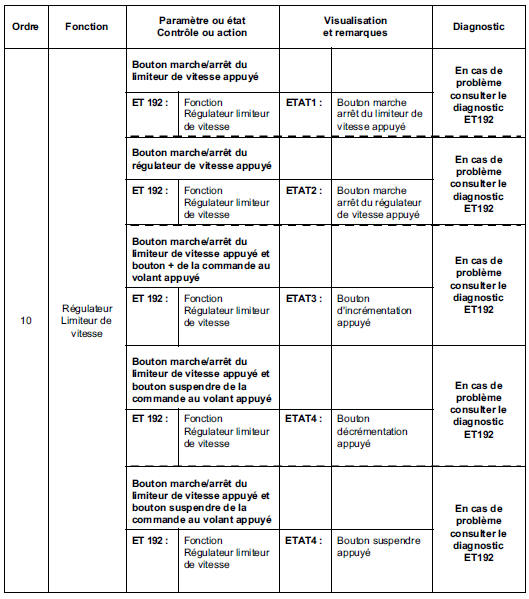

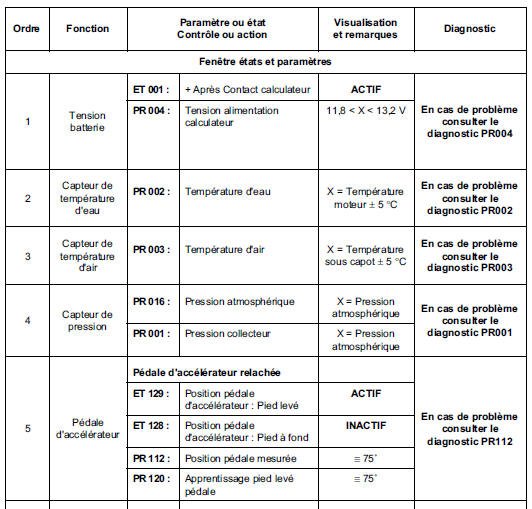

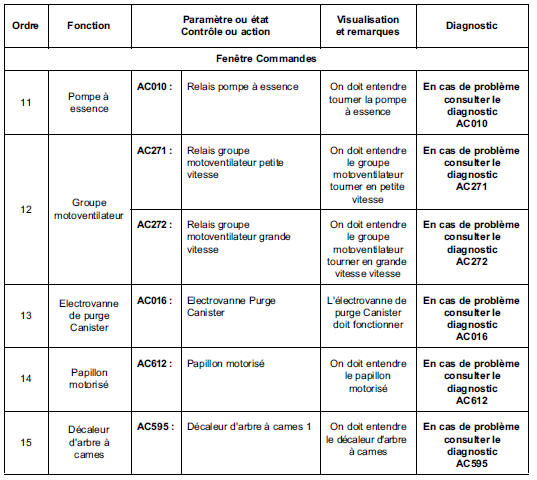

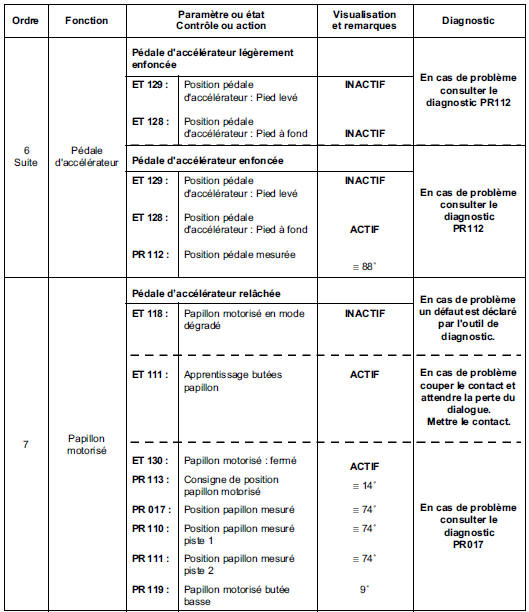

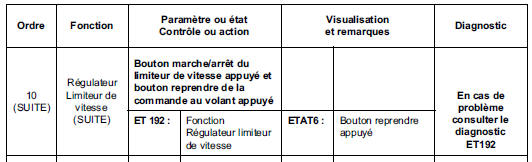

Conditions d'exécution : Moteur arrêté, sous contact.
CONSIGNE
Les valeurs indiquées dans ce contrôle de conformité, ne sont qu'à titre indicatif. Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.

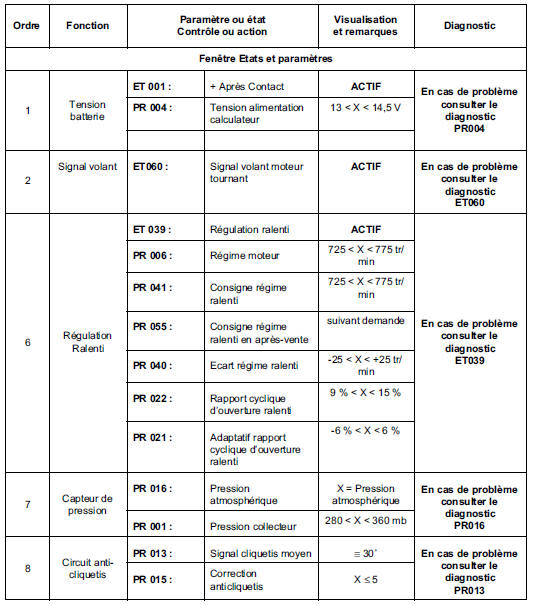

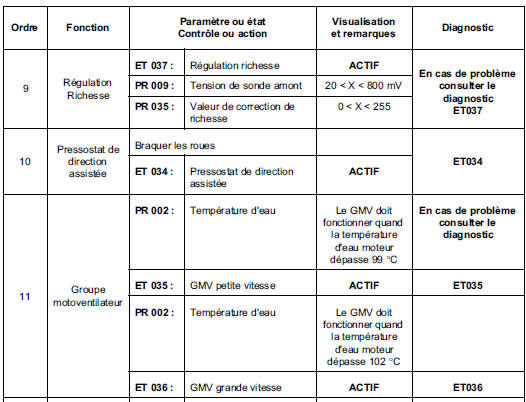

Conditions d'exécution : Moteur chaud au ralenti, sans consommateur.
CONSIGNE
Les valeurs indiquées dans ce contrôle de conformité, ne sont qu'à titre indicatif. Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.
Conditions d'exécution : Essai routier.
Interprétation des défauts
CIRCUIT
POTENTIOMETRE PAPILLON
1 DEF = cohérence entre piste 1 et piste 2
CONSIGNE
Conditions d'application du diagnostic sur défaut mémorisé :
Le défaut est ...
Interprétation des Etats
PRESSOSTAT DE DIRECTION
ASSISTEE
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier le bon fonctionnement de la direction assisté ( ...
