RTA - Renault Laguna: Contrôle
Contrôle de l'étanchéité du circuit

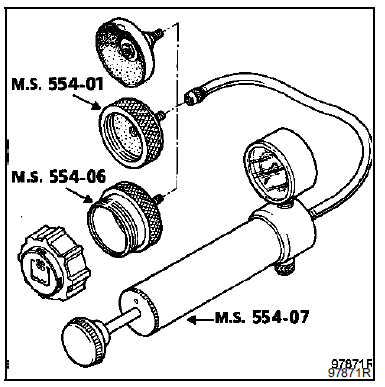

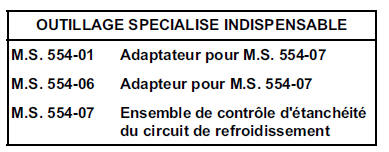

Remplacer la soupape de vase d'expansion par l'adaptateur M.S. 554-01.
Brancher sur celui-ci l'outil M.S. 554-07.
Faire chauffer le moteur, puis l'arrêter.
Pomper pour mettre le circuit sous pression.
Cesser de pomper à 0,1 bar inférieur à la valeur de tarage de la soupape.
La pression ne doit pas chuter, sinon rechercher la fuite.
Dévisser progressivement le raccord de l'outil M.S. 554-07 pour décompresser le circuit de refroidissement puis déposer l'outil M.S. 554-01 et reposer la soupape de vase d'expansion munie d'un joint neuf.
Contrôle de tarage de la soupape
Le passage du liquide à travers la soupape du vase d'expansion nécessite le remplacement de cette dernière.
Adapter sur la pompe M.S. 554-07 l'outil M.S. 554-06 et placer sur celui-ci la soupape à contrôler.
Monter la pression, celle-ci doit se stabiliser à la valeur de tarage de la soupape, tolérance de contrôle + - 0,1 bar.

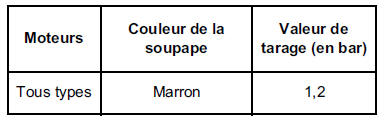

Valeur de tarage de la soupape :
Remplissage purge
La circulation se fait en continu dans l'aérotherme,
celui-ci contribuant au refroidissement du moteur.
REMPLISSAGE
Ouvrir impérativement les vis de purge.
Remplir le circuit par l' ...
Schéma
Moteurs K4M-F4P
Boite de vitesses manuelle
Moteur
Radiateur
Bocal "chaud" avec dégazage après thermostat
Aérotherme
Support thermostat
Ajutage ...
