RTA - Renault Laguna: Contacteurs / Régulateurs de vitese /Synthèse de parole

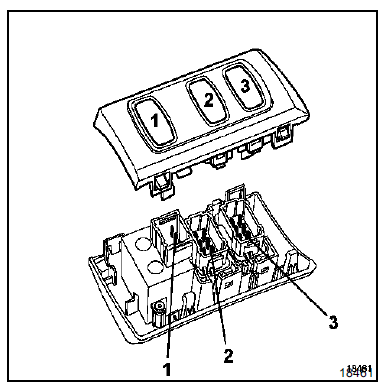

- Synthèse de parole (suivant équipement)
- Système de contrôle de trajectoire
- Régulateur / Limiteur de vitesse (suivant équipement)
La dépose des contacteurs nécessite la dépose de la platine support.
BRANCHEMENT

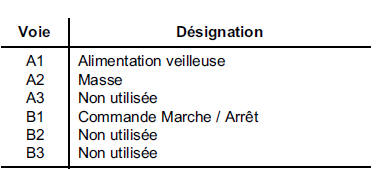

CONTACTEUR SYSTEME DE CONTROLE DE TRAJECTOIRE

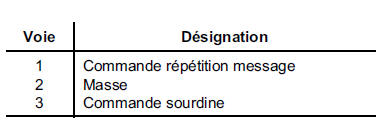

CONTACTEUR SYNTHESE DE PAROLE
INTERRUPTEUR REGULATEUR/LIMITEUR DE VITESSE
Bouton poussoir de démarrage
BOUTON POUSSOIR DE DEMARRAGE
Le bouton poussoir de démarrage permet de démarrer
et d'arrêter le moteur. Il contient deux éclairages :
éclairage supérieur ...
Rhéostat d'éclairge
RHEOSTAT D'ECLAIRAGE
Pour déposer le rhéostat, déposer la platine support
de rhéostat puis débrancher les connecteurs (selon
équipement).
Déc ...
