PLATINE D'ACCOUDOIR (la plus complète)
DEPOSE DES CONTACTEURS

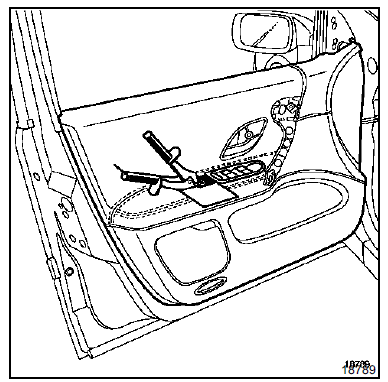

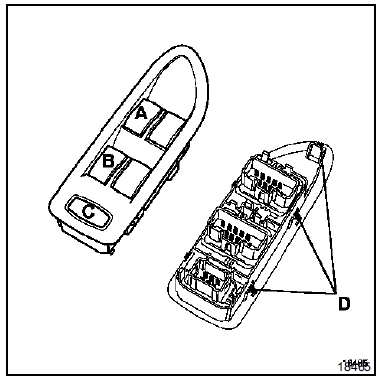

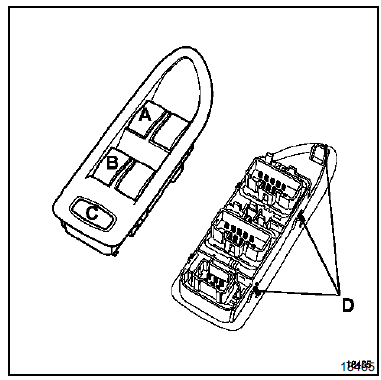

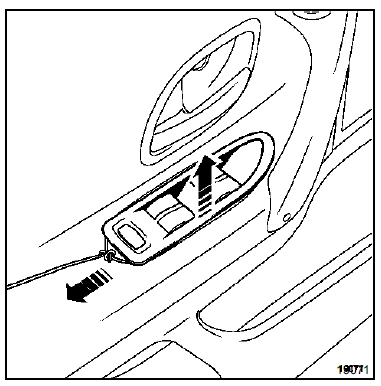

La platine de commande des lève-vitres est clipsé par des languettes (D) sur le panneau de porte.
Pour le déposer, deux solutions sont efficaces :
Débrancher les connecteurs.
Dégager les contacteurs en pressant les languettes (D)
CONTACTEURS LEVE-VITRES AVANT SUR PORTE CONDUCTEUR
Trois types de contacteurs de lève-vitres avant peuvent équiper le véhicule :
Commande lève-vitre conducteur à deux positions (normale et impulsionnelle) et commande simple position pour la vitre passager.
Commande lève-vitre conducteur et passager à deux positions (normale et impulsionnelle).
Physiquement, ce montage est identique au modèle non multiplexé, mais câblé différemment.
Pour plus de précisions sur les systèmes de lève-vitre électrique, consulter le chapitre 87.
NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).
CONTACTEUR LEVE-VITRE ARRIERE SUR PORTE CONDUCTEUR
Deux types de contacteurs doubles peuvent équiper le véhicule :
Commandes arrière gauche et arrière droite à une seule position.
Commandes arrière gauche et arrière droite à deux positions (commande normale et impulsionnelle pour les vitres arrière).
Pour plus de précisions sur les systèmes de lèvevitres électriques, consulter le chapitre 87.
NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).

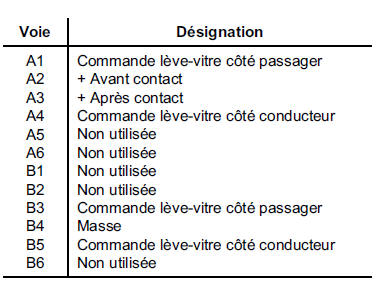

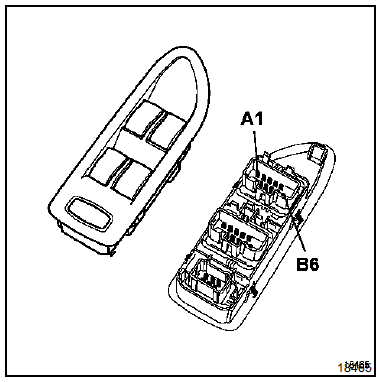

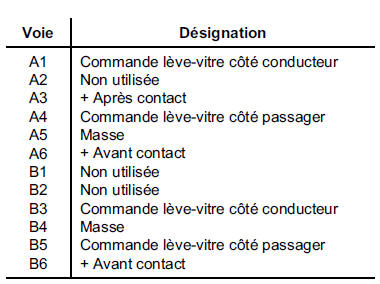

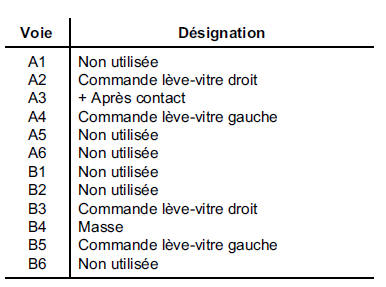

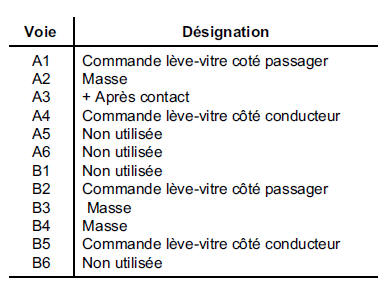

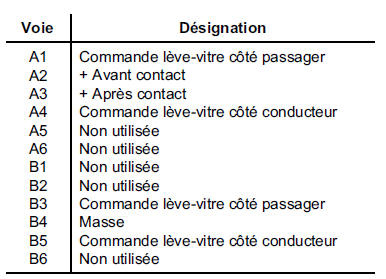

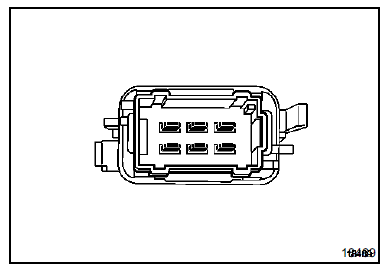

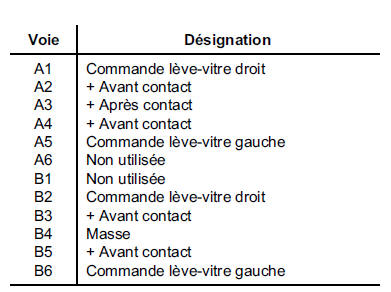

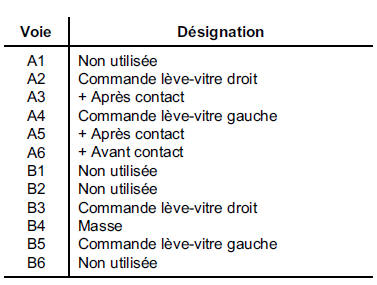

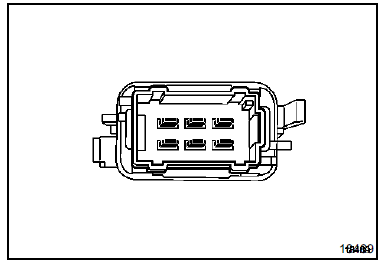

BRANCHEMENT

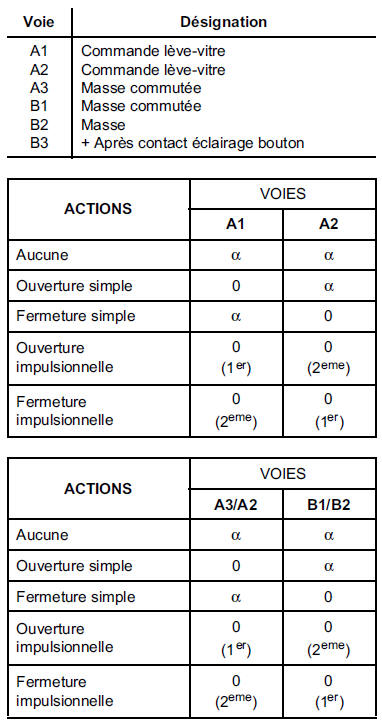

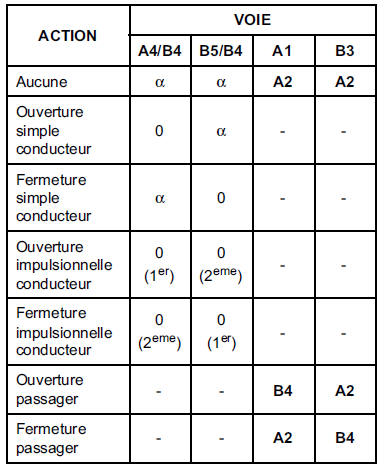

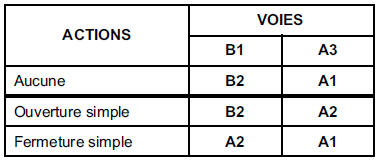

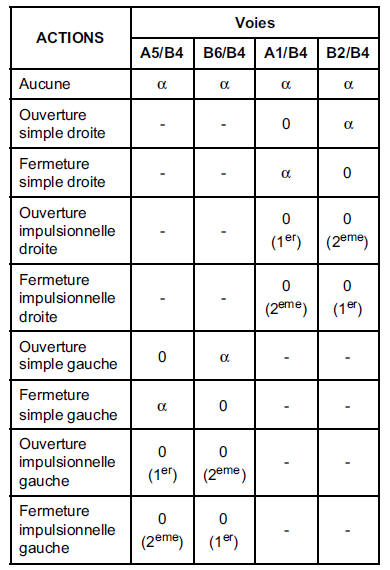

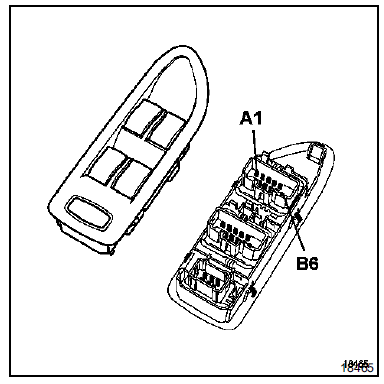

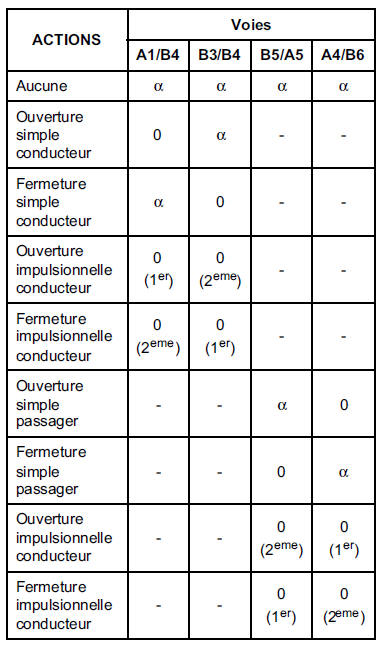

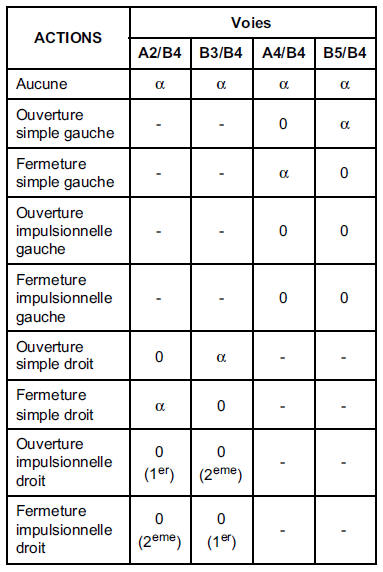

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

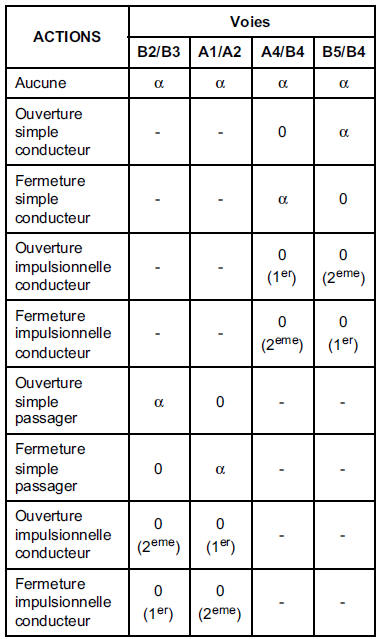

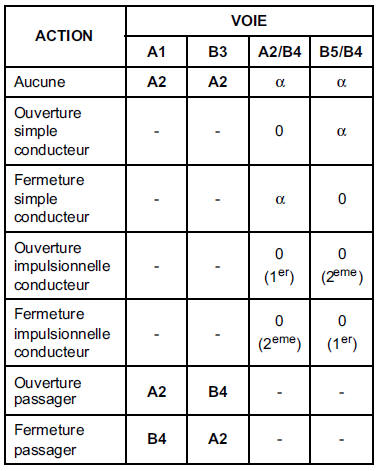

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

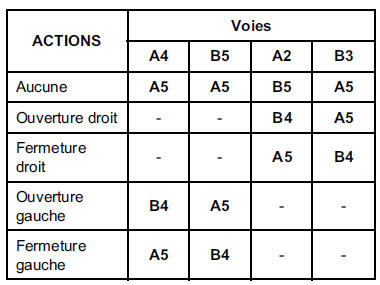

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)
FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)
FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)
FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)
FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

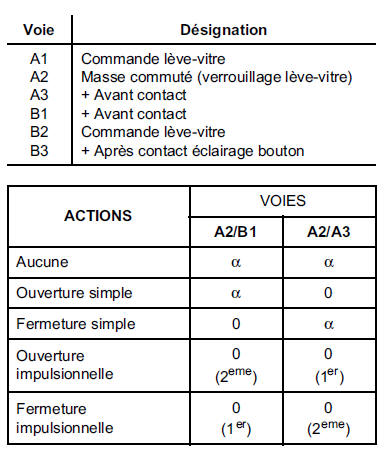

CONTACTEUR LEVE-VITRE PASSAGER SUR PORTE PASSAGER
Trois types de contacteurs de lève-vitres avant peuvent équiper le véhicule :
Pour plus de précisions sur les systèmes de lève-vitre électrique, consulter le chapitre 87.
NOTA : la résistance du voyant d'éclairage du bouton est égale à 30 Ohms environ

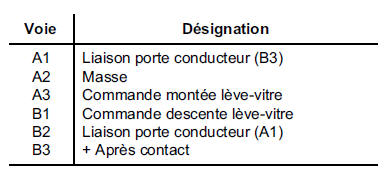

CONTACTEUR LEVE-VITRE ARRIERE SUR PORTES ARRIERE

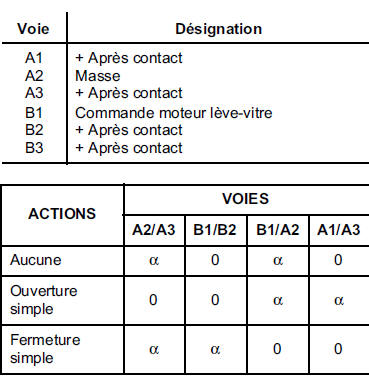

CONTACTEUR LEVE-VITRE SIMPLE
CONTACTEUR LEVE-VITRE ANTI-PINCEMENT
ARRIERE : connecteur blanc
