CONTACTEURS DE LUNETTE ARRIERE DEGIVRANTE ET PARE-BRISE DEGIVRANT ELECTRIQUE
Les contacteurs de lunette arrière dégivrante et de pare-brise électrique sont intégrés au tableau de commande de climatisation.
Leur remplacement nécessite le remplacement du tableau de commande complet.

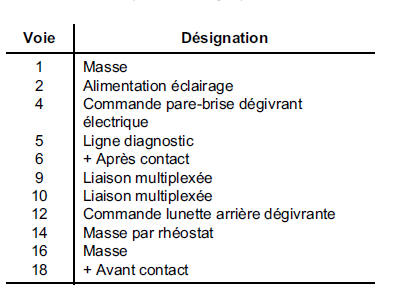

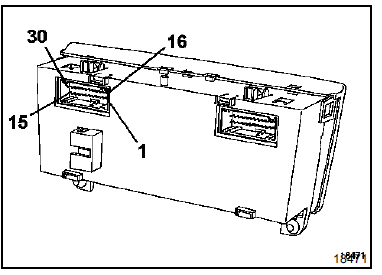

BRANCHEMENT (connecteur gris)

NOTA : pour les affectations des autres voies des connecteurs, consulter le chapitre "climatisation".
Contacteur de toit ouvrant électrique
Capteur d'ouverture de portesRoulement d'arbre d'embrayage
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la
boîte de vitesses du moteur et déposé l'embrayage et
le volant moteur.
DEPOSE
Extraire le roulement à l'aide de l'outil Mot. 11.
REPOSE
Monter le roulement neuf. C ...
Calculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
Défaut segment multiplexé
CONSIGNES
Vérifier d'abord que le calculateur à l'extrémité du segment soit bien
alimenté
(masse, +batterie, + servitude ou +après-contact).
Vérifiez toujours la conformité du calculateur
Attention, il se peut que l'outil n'arrive pas & ...
